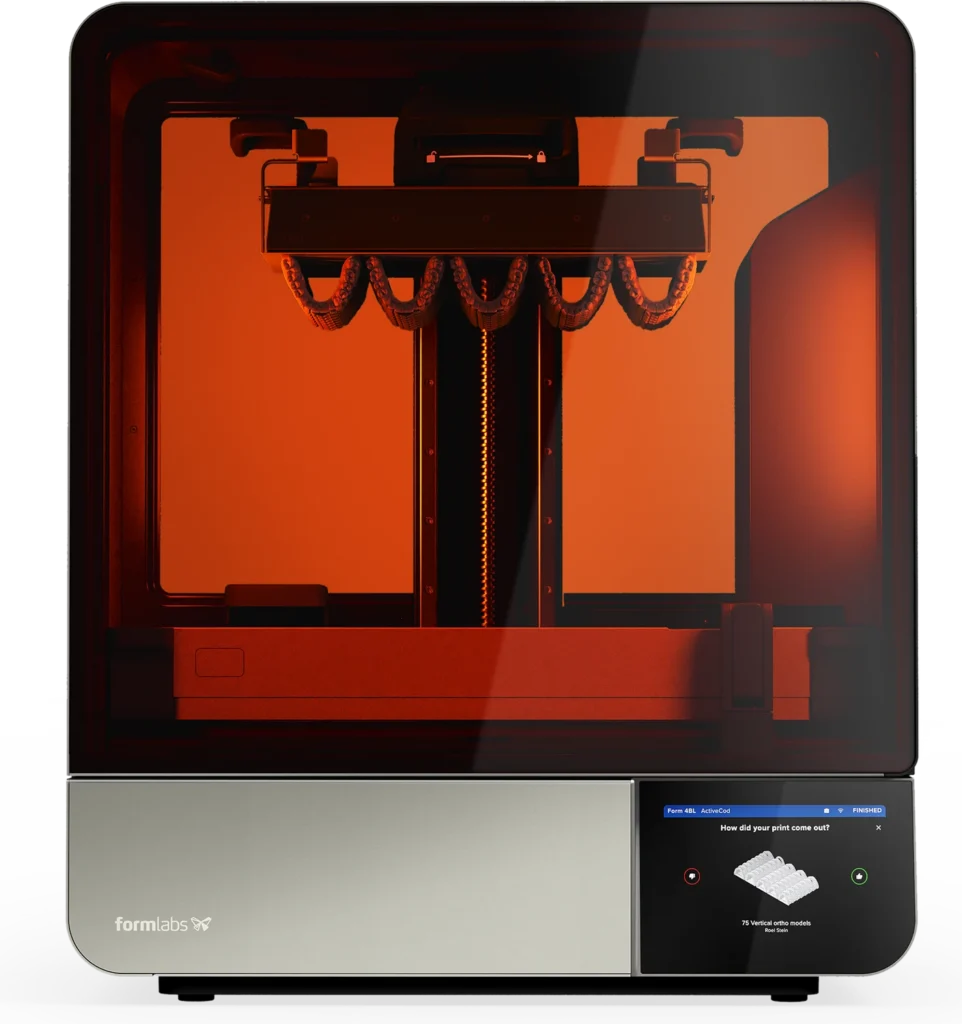

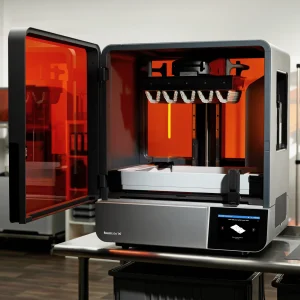

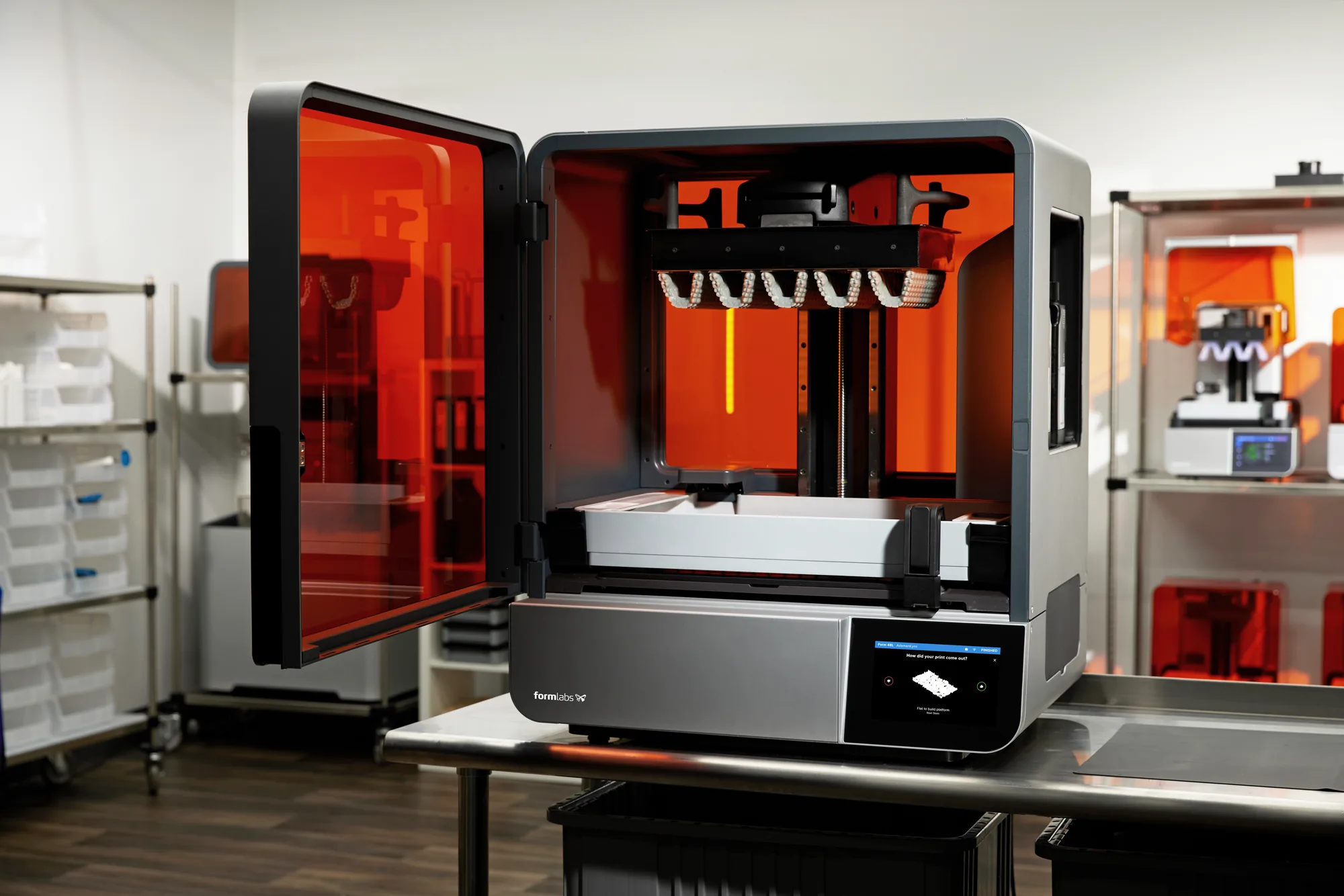

Formlabs Form 4BL
Formlabs Form 4BL
Großformat für Medizin und Dental.
Der Form 4BL bringt die Geschwindigkeit des Form 4B in ein 4,6-mal größeres Bauvolumen. Große anatomische Modelle, Prototypen für Medizinprodukte oder ganze Serien von Dentalmodellen entstehen in einem Druckauftrag – meist noch am selben Tag.
- Dental
- Medizin
- Forschung & Entwicklung
- Prototypen
Groß denken, schnell drucken

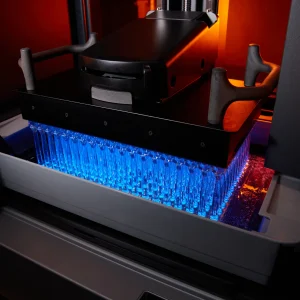

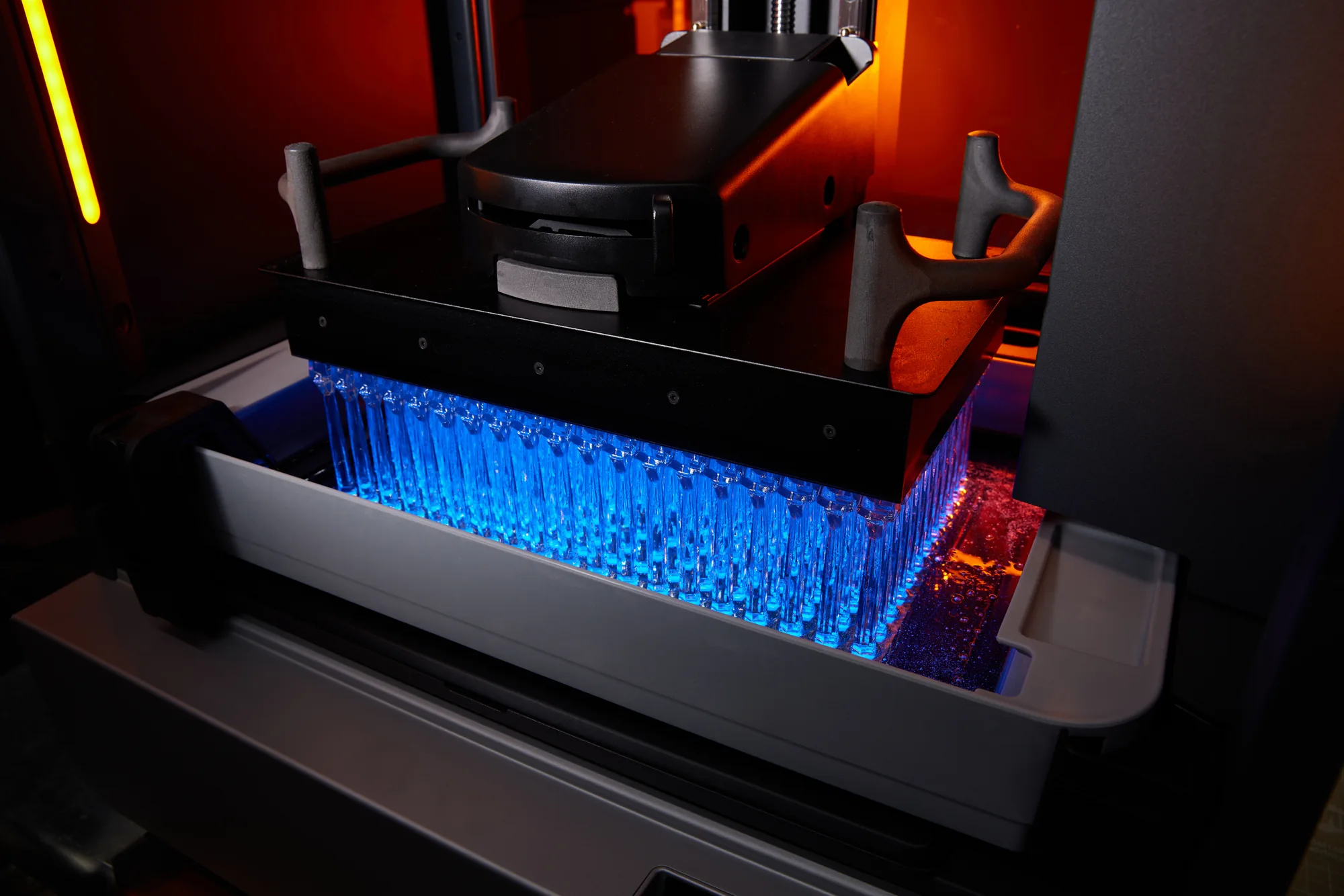

Mit 35,3 × 19,6 × 35 cm Bauvolumen druckt der Form 4BL ganze Wirbelsäulen- und Thoraxmodelle in einem Stück oder füllt die Plattform mit Dutzenden Teilen. Ein lebensgroßes Skoliose-Modell ist in unter 10 Stunden fertig – mit dem Form 3BL dauerte es über 50 Stunden.
Ø 24 mm/h
Druckgeschwindigkeit
25–200 µm
Schichtdicke
±0,15 % bei 1–30 mm
Maßtoleranz XY
35,3 × 19,6 × 35 cm
Bauvolumen

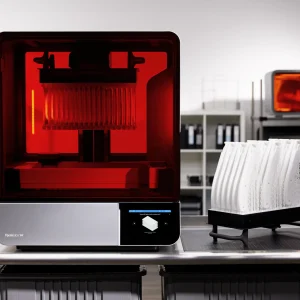

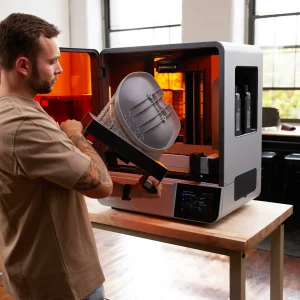

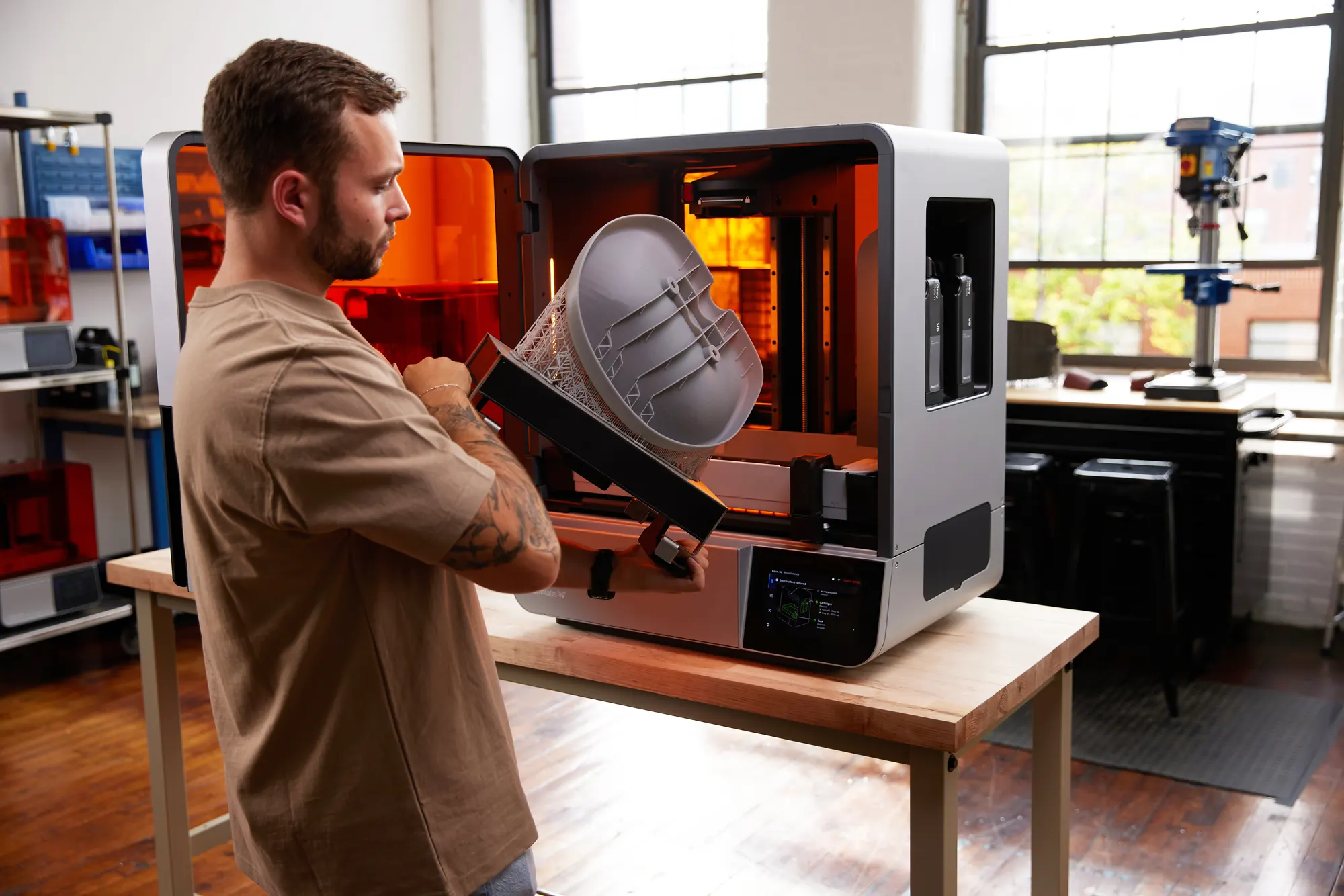

Große Teile am selben Tag
Skoliose-Modell in 9 h 56 min statt 50 h 18 min (Form 3BL), 32 Aligner-Modelle in 14 Minuten.
Biokompatibel und sterilisierbar
BioMed-Serie und Dentalharze für Teile mit Patientenkontakt, dazu der Open Material Mode für Drittanbieter-Harze.
Präzise im Großformat
46 µm Pixelgröße mit Kantenglättung: 95 % der Oberfläche liegen innerhalb von 50 µm zum CAD-Modell.
Niedrige Stückkosten
Dentalmodelle für unter 1 € pro Stück – die große Plattform senkt die Kosten pro Teil deutlich.

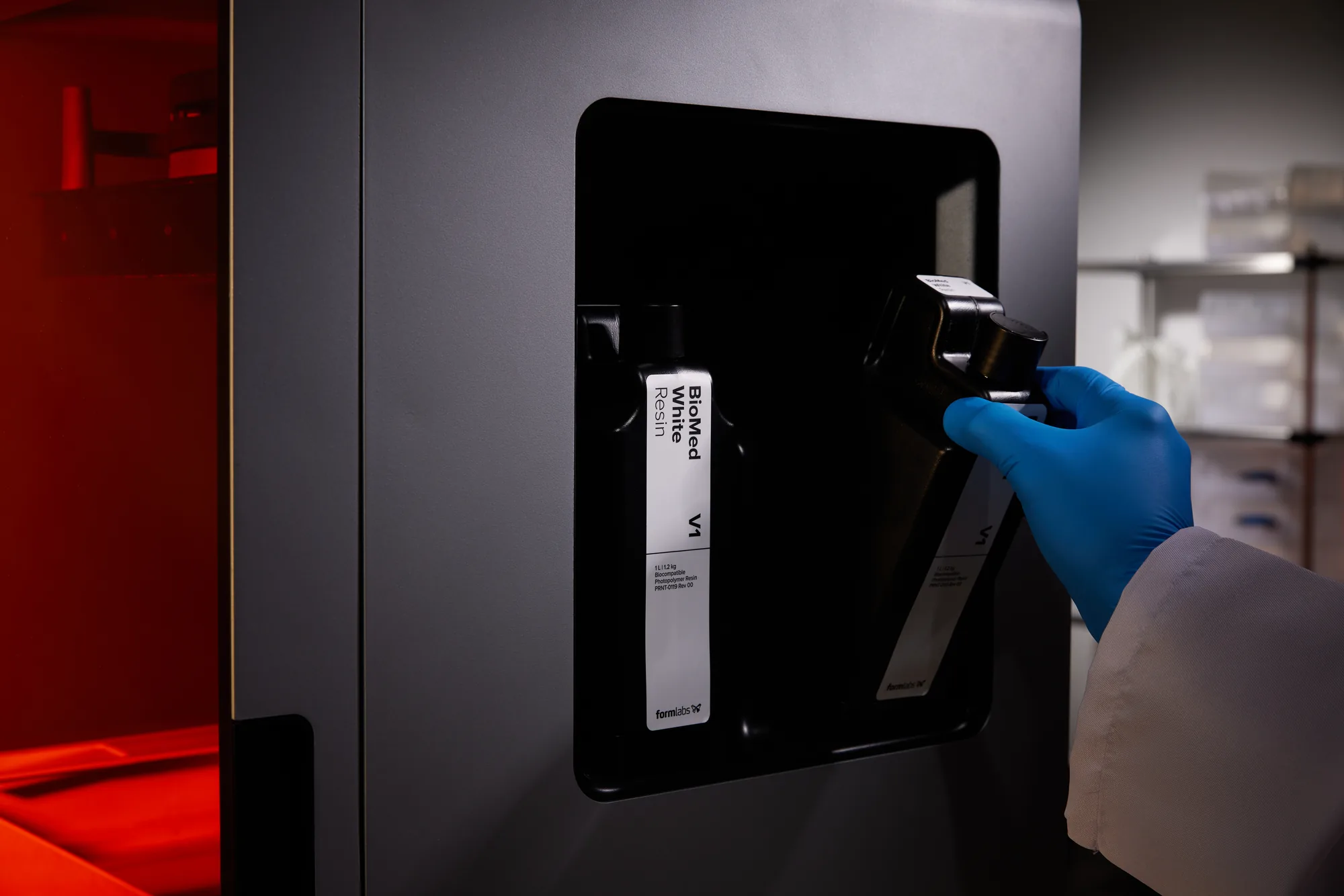

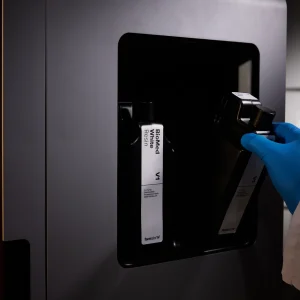

Zwei Harzkartuschen
Zwei Kartuschen und automatische Harzhandhabung für lange Druckaufträge ohne Nachfüllen.
Zuverlässig und überwacht
Validierte Druckeinstellungen, sechs Sensorsysteme, integrierte Kamera und Fernüberwachung über Dashboard.
Medizin

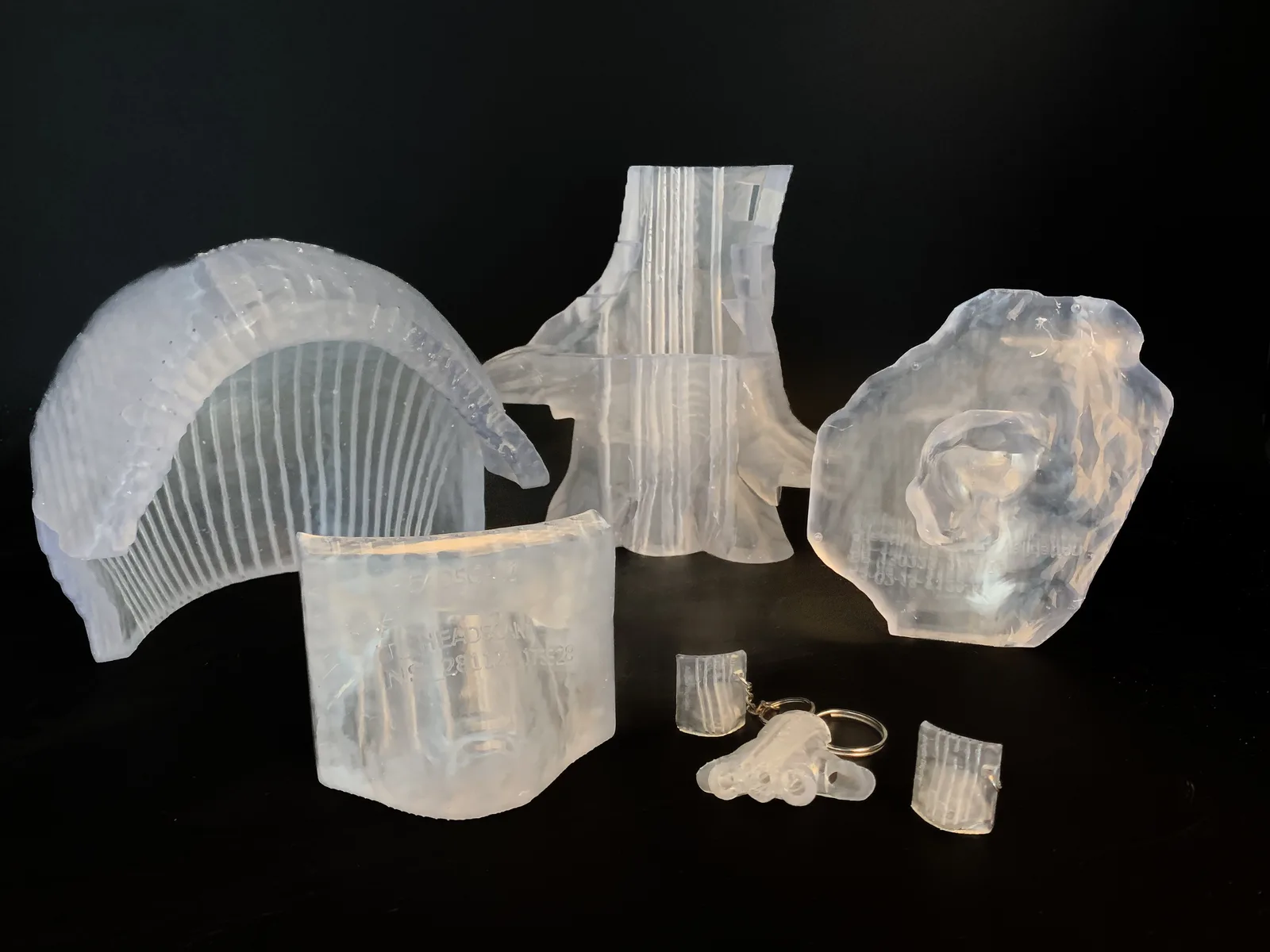

Große anatomische Modelle in einem Stück
Krankenhäuser und Medizintechnikunternehmen drucken lebensgroße Modelle, Messproben und Prototypen ohne Zusammensetzen – von der Konzeptstudie bis zum Endprodukt.
- Lebensgroße Wirbelsäulen-, Thorax- und Schädelmodelle

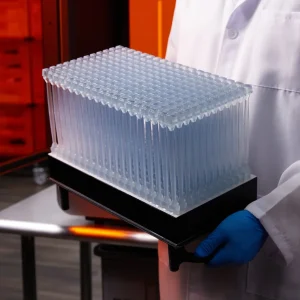

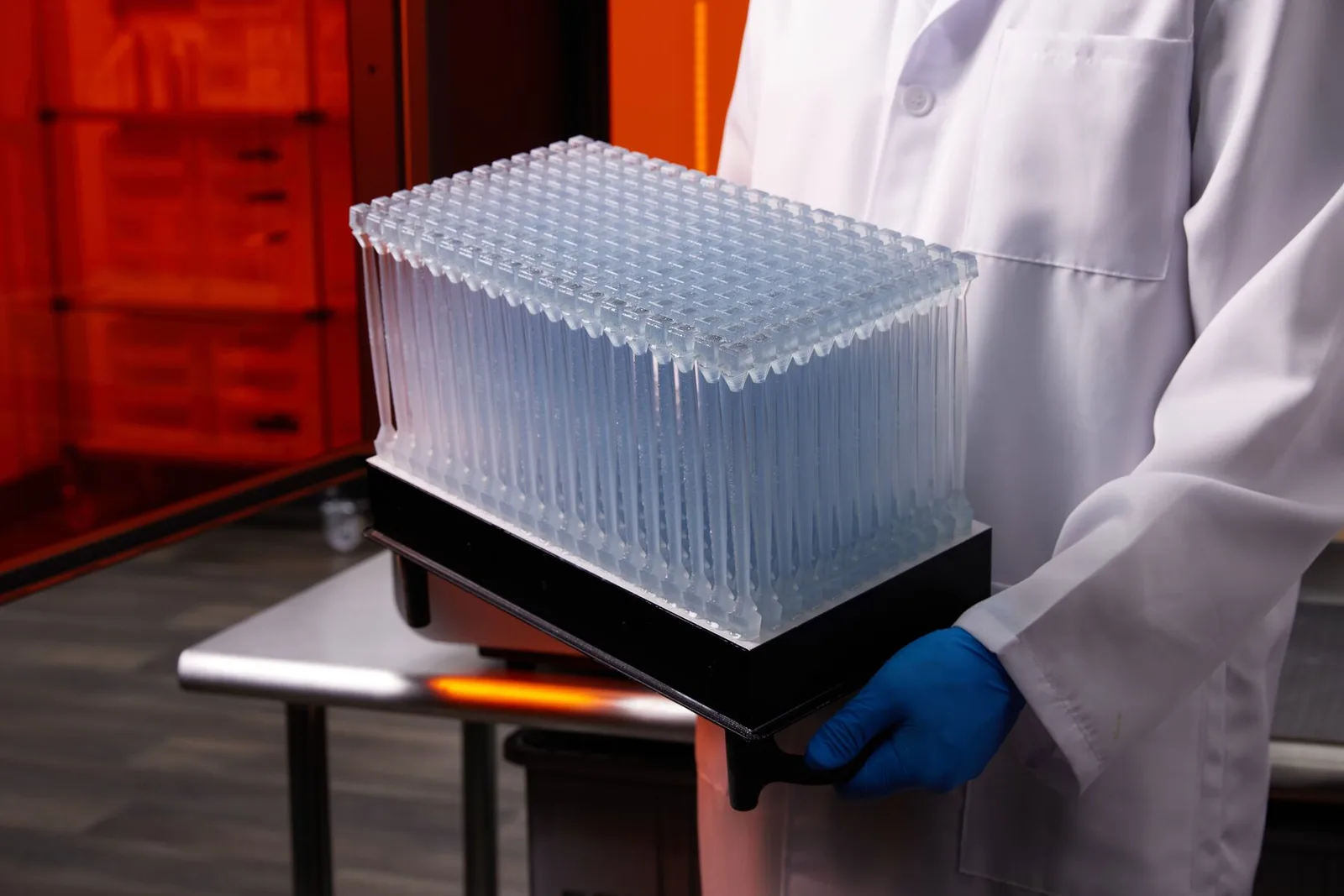

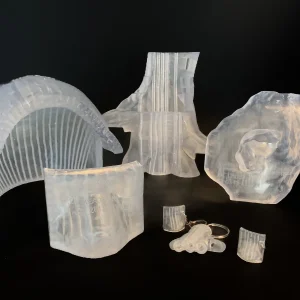

- Patientenspezifische Messproben und Implantat-Prototypen

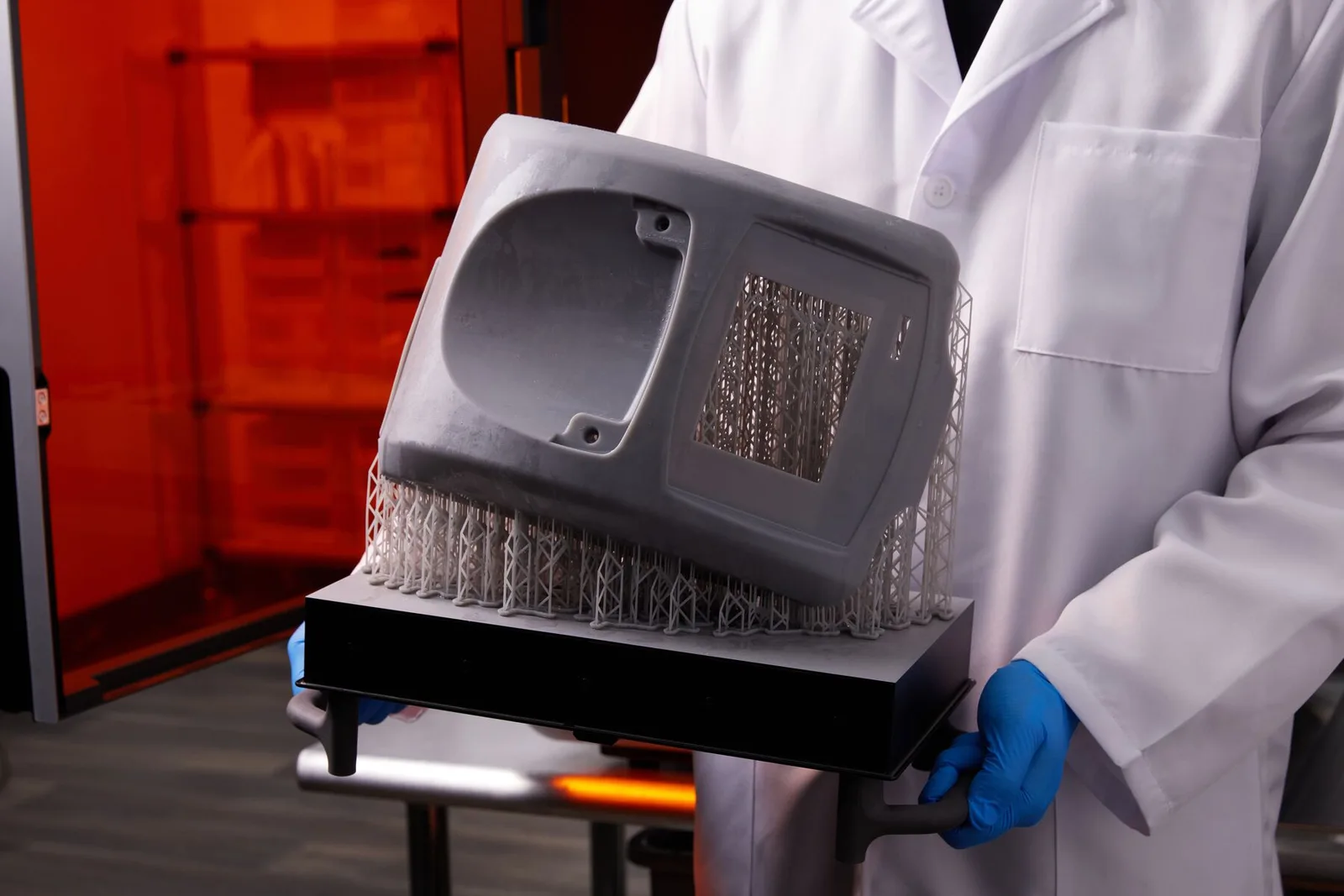

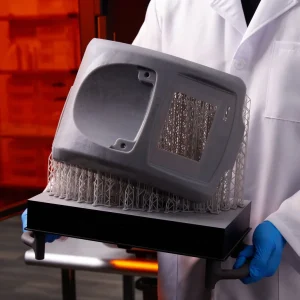

- Funktionale Prototypen und Einweginstrumente
- Biokompatible, sterilisierbare BioMed-Materialien
- Skoliose-Modell in unter 10 Stunden
Dental
Serienfertigung für das Dentallabor
Für Labore mit hohem Volumen: Der Form 4BL druckt bis zu 120 Aligner-Modelle oder 20 Prothesenmodelle pro Stunde und senkt die Kosten pro Modell deutlich.
- 32 Aligner-Modelle in 14 Minuten

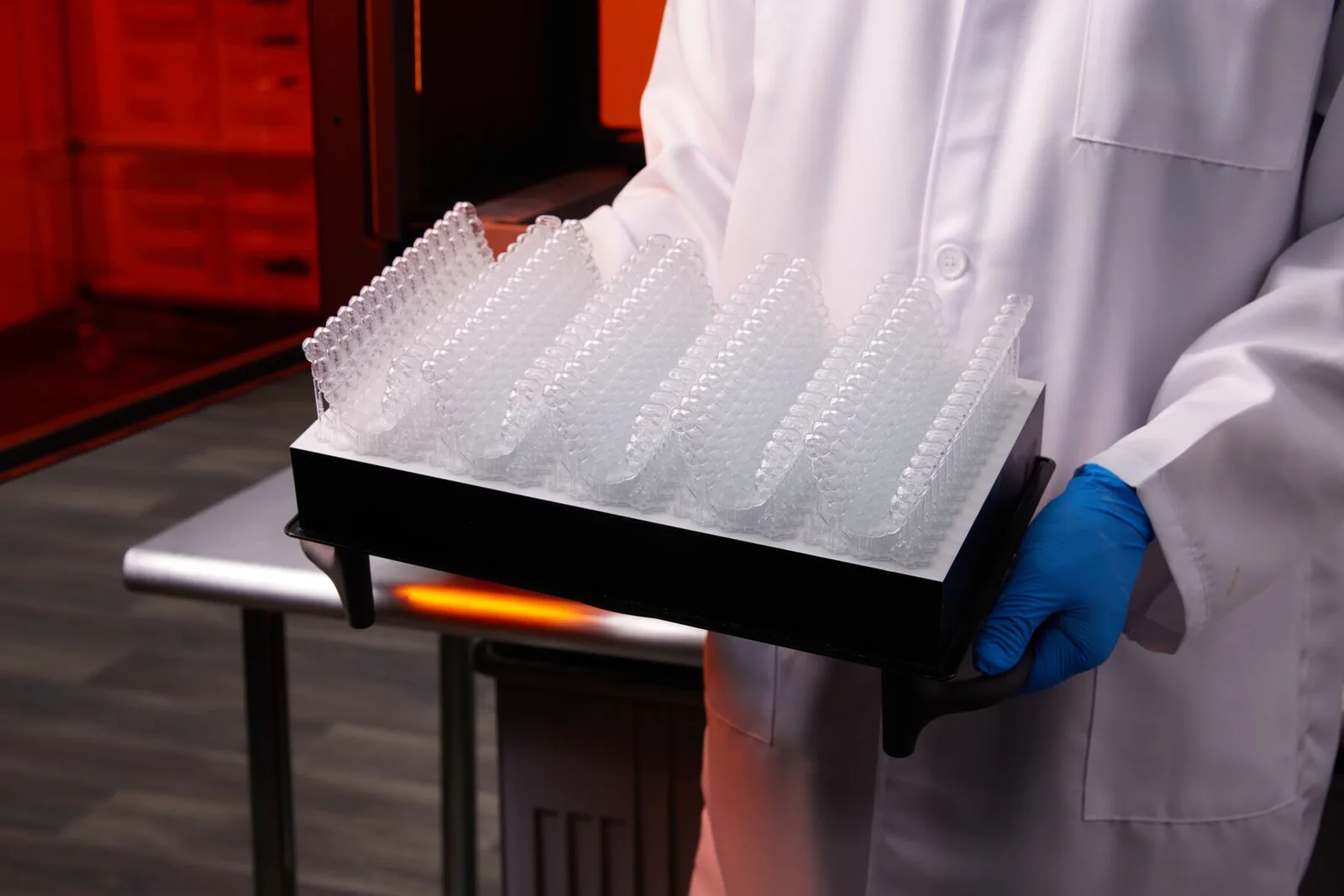

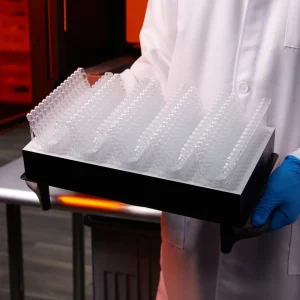

- 80 Okklusionsschienen in 2 h 10 min

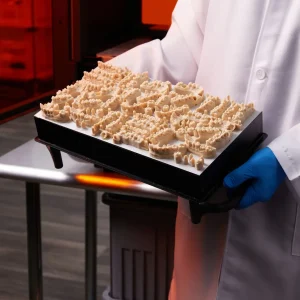

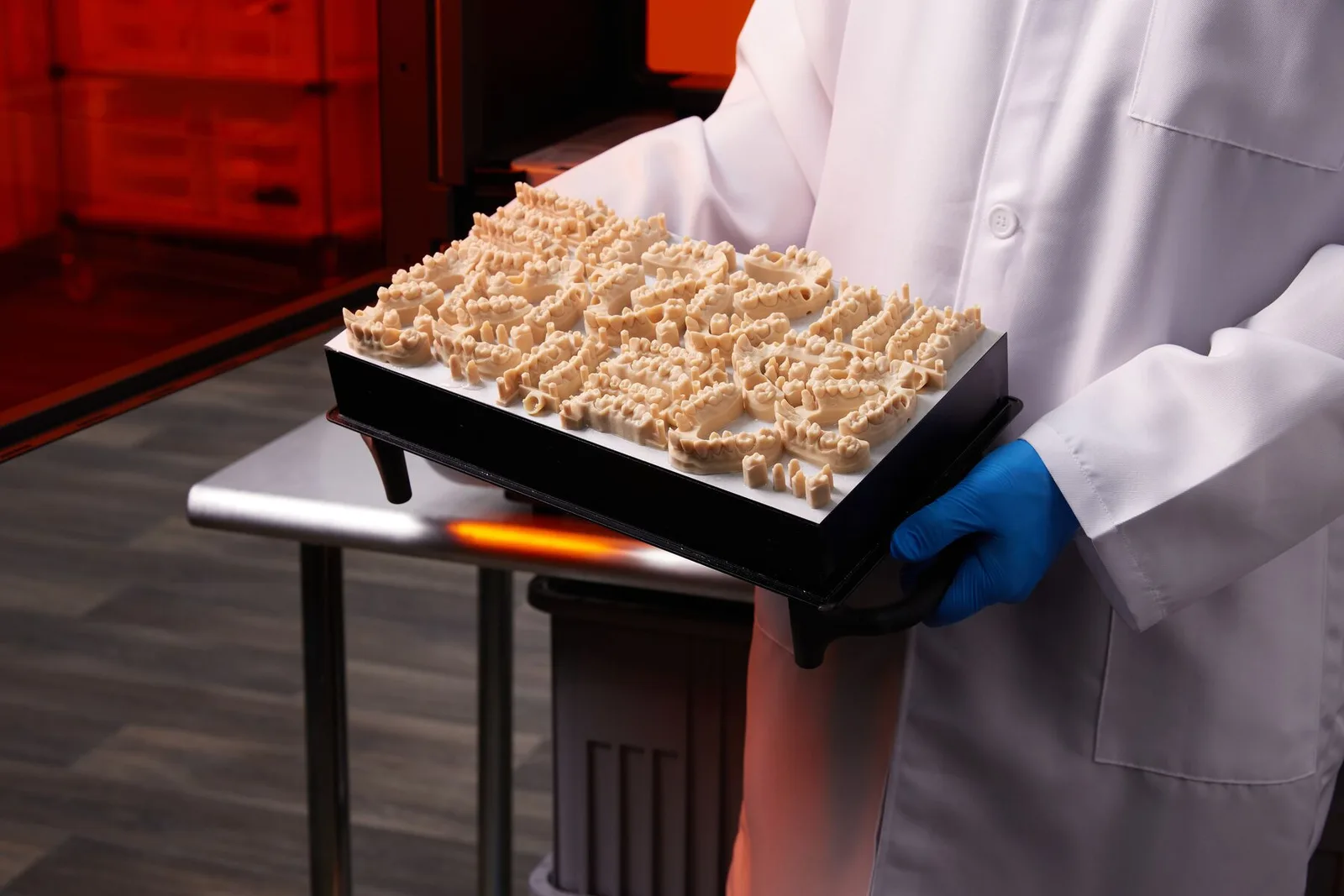

- 28 Zahnersatzmodelle in 2 h 48 min
- Modelle für unter 1 € pro Stück
- Anbindung an 3Shape, exocad, Medit und DSD
Präzision auch im Großformat
Gemessen mit Precision Model Resin
Trotz der großen Plattform bleibt die Genauigkeit gleichmäßig: 95 % der Oberfläche liegen innerhalb von 50 µm, 99 % innerhalb von 100 µm zum CAD-Modell. Große Bauteile passen auf Anhieb.
Materialien für Formlabs Form 4BL
Draft Resin
Ein hochmodernes Material zum Druck präziser kieferorthopädischer Modelle in kürzester Zeit
ESD Resin
Ein robustes ESD-ableitfähiges Material zur Verbesserung Ihrer Arbeitsabläufe in der Elektronikfertigung
Formlabs Form 4BL Webinar
Damit Sie mit Ihrem neuen 3D-Drucker schnell produktiv arbeiten können, bieten wir Ihnen unseren Schnellstart-Kurs in Form eines Webinars (Web-basiertes Seminar) an: Nach 120 Minuten verstehen Sie die Funktionsweise der 3D-Drucksoftware.
Ablauf des Webinars
- Einführung in die Funktionsweise und Bedienung der 3D-Drucksoftware
- Überblick über die Bedeutung der Einstellungen
- Die richtigen Einstellungen für Ihren perfekten 3D Ausdruck!
- Tipps & Tricks
- Trouble Shooting – Ursachen und Lösungen für die häufigsten Probleme
Voraussetzungen
- Vorhandener, einsatzbereiter PC mit Windows 7, 8 oder Mac OS X mit vollen Administrator-Rechten
- Internetzugang
- Bereits installierte und funktionsbereite TeamViewer oder Microsoft Teams Software
Die Details zum Termin und der Webinar-Software werden nach Eingang Ihrer Bestellung abgesprochen.
Support und Service
- Gesamtlösung mit Waschstation
- Bauteiloptimierung via Fernwartung
- Materialversuche
- Prozessoptimierungen
- Kundenspezifische Seminare vor Ort
- Vor Ort Service
Downloads
Technische Daten
| Technologie | Maskierte Stereolithografie (MSLA) Low Force Display™ (LFD) |
|---|---|
| Lichtquelle | 145 LEDs mit Kollimatorlinsen 405 nm, 16 mW/cm² |
| XY-Auflösung | 46 µm mit voreingestellter Kantenglättung |
| Schichtdicke | 25–200 µm |
| Bauvolumen (B × T × H) | 35,3 × 19,6 × 35 cm (24,2 l) |
| Druckgeschwindigkeit | Ø 24 mm/h (bei 100 µm Schichtdicke) max. 80 mm/h |
| Maßtoleranz XY | ±0,15 % bei 1–30 mm (min. ±0,02 mm) |
| Oberflächengenauigkeit | 95 % innerhalb 50 µm, 99 % innerhalb 100 µm (Precision Model Resin) |
| Harzkartuschen | 2 |
| Materialien | Biokompatible BioMed- und Dentalharze Open Material Mode für Drittanbieter-Harze |

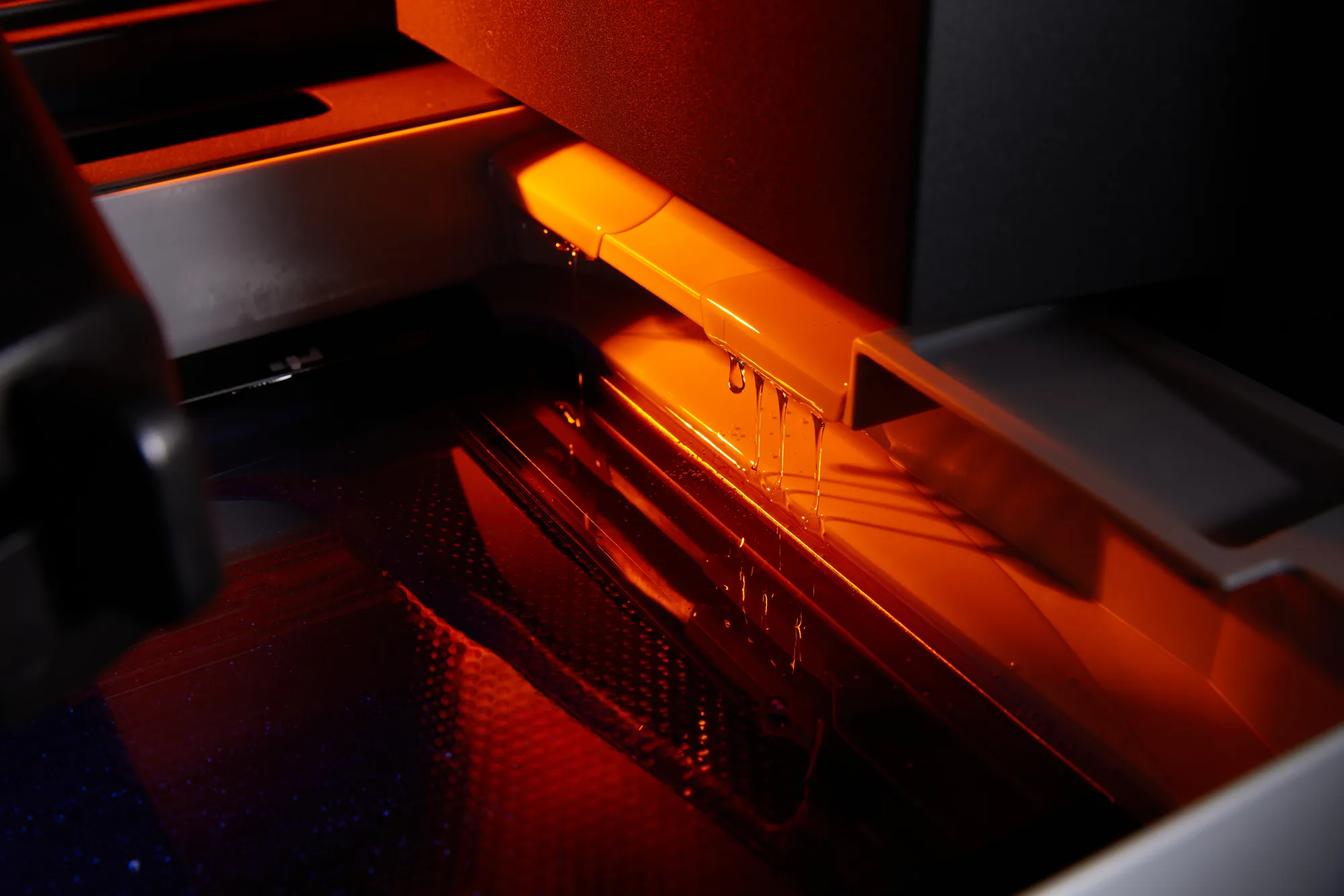

| Harzerwärmung | automatisch 25–45 °C je nach Material |

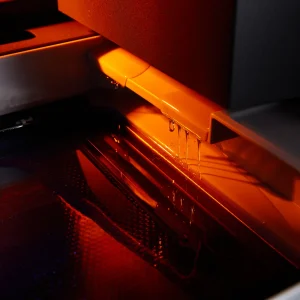

| Lebensdauer Harztank | über 75 000 Schichten mit jedem Formlabs-Material |
| Sensoren | 6 Sensorsysteme, integrierte 5-MP-Kamera |
| Abmessungen (B × T × H) | 66,4 × 52,8 × 79,4 cm |
| Gewicht | 58,5 kg |
| Betriebsumgebung | 18–28 °C |
| Stromversorgung | 100–240 V AC, 9 A, 50/60 Hz, 900 W |
| Konnektivität | WLAN (2,4/5 GHz), Ethernet (1000 Mbit), USB-C 2.0 |
| Bedienung | 7-Zoll-Touchscreen |
| Software | PreForm (kostenlos), Dashboard macOS 13 oder höher, Windows 10 oder höher (64 Bit, kein ARM) |
| Dateiformate | STL, OBJ, 3MF STEP (STEP, STP, STPZ), SOLIDWORKS (SLDPRT, SLDASM) PTC Creo (PRT, ASM), JT, CATIA V5 (CATPart, CATProduct) |
| Garantie | 1 Jahr inklusive erweiterte Garantie und Kundenservice gegen Entgelt |
Häufige Fragen
Was ist der Unterschied zwischen Form 4L und Form 4BL?
Der Form 4BL ist die Gesundheitsversion des Form 4L: Er unterstützt die biokompatiblen Formlabs-Materialien und validierten Workflows für Medizin und Dental und lässt sich mit dem Medical oder Dental Service Plan kombinieren.
Wie groß ist das Bauvolumen des Form 4BL?
35,3 × 19,6 × 35 cm bzw. 24,2 Liter – 4,6-mal so viel wie beim Form 4B. Damit lassen sich lebensgroße anatomische Modelle in einem Stück oder sehr viele kleine Teile in einem Auftrag drucken.
Für welche Dentallabore lohnt sich der Form 4BL?
Für Labore mit hohem Volumen, etwa in der Aligner- oder Prothetikfertigung. Der Form 4BL druckt bis zu 120 Aligner-Modelle oder 20 Prothesenmodelle pro Stunde bei Stückkosten unter 1 € pro Modell.
Welche biokompatiblen Materialien sind verfügbar?
Unter anderem BioMed Clear, BioMed Amber, BioMed Durable, BioMed White, BioMed Black und Surgical Guide Resin. Im Open Material Mode lassen sich zusätzlich Harze von Drittanbietern einsetzen.
Wie viel Platz braucht der Form 4BL?
Der Drucker misst 66,4 × 52,8 × 79,4 cm und wiegt 58,5 kg. Für die Nachbearbeitung großer Teile empfehlen wir Form Wash L und Form Cure L.
Form 4B oder Form 4BL – welcher passt zu mir?
Der Form 4B ist kompakt und ideal für Praxis, Labor und Klinik. Der Form 4BL ist die Wahl für große anatomische Modelle und hohe Stückzahlen.
