Shining3D EXMeasure
Präzise messen, klar auswerten.
Vom Scan zum Ergebnis
Von den Scandaten zu belastbaren Ergebnissen – in einem fokussierten Workflow. Beim 3D-Scanner EinScan Trak ist eine Jahreslizenz für EXMeasure bereits enthalten.
Highlights:
- PTB-zertifizierte Messwerkzeuge
- Übersichtliche Oberfläche mit Kacheln
- Farbkarten mit Toleranzbändern
- GD&T-Grundfunktionen
- Bericht mit PDF-Export
Best-Fit mit einem Klick
Die kachelbasierte Oberfläche hält die wichtigsten Funktionen sichtbar und griffbereit – Routinemessungen brauchen weniger Schritte.

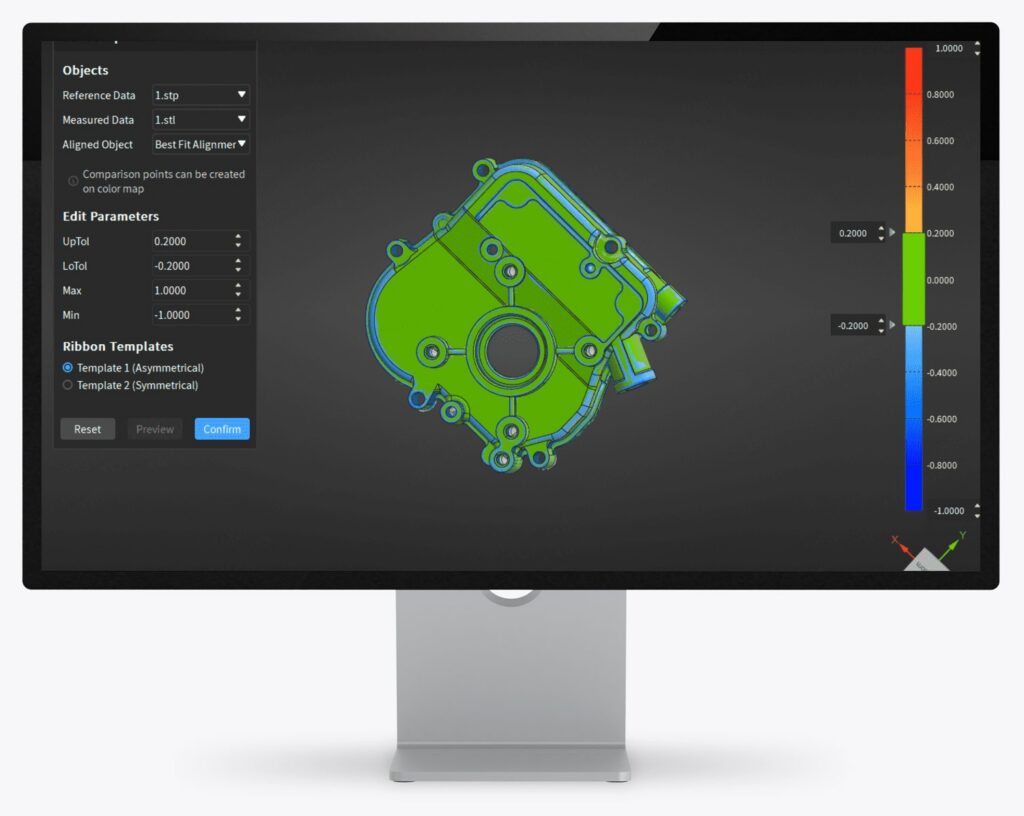

Vollflächiger 3D-Vergleich
Scandaten werden mit Referenzmodellen verglichen und als Farbkarte dargestellt. Frei einstellbare Toleranzbänder liefern schnelle Gut-/Schlecht-Ergebnisse.
Vielseitige Elementkonstruktion
Punkte, Linien, Ebenen, Kreise, Kugeln, Kegel und Zylinder entstehen aus einer CAD-Auswahl, aus eingepassten Daten oder durch verankerte Konstruktion.
GD&T-Grundfunktionen
Bezüge festlegen und Geradheit, Ebenheit, Rundheit, Zylindrizität, Parallelität und Rechtwinkligkeit prüfen – mit klarer Anzeige innerhalb und außerhalb der Toleranz.
Präzise Messung
Ein virtueller Messschieber misst Innen- und Außendurchmesser sowie Abstände und Winkel zwischen Punkten, Linien und Ebenen.
Klarer Bericht, einfacher Ablauf
Importieren und verwalten
Referenz- und Messmodelle laden, Projekte anlegen, öffnen und speichern.
Ausrichten
Best-Fit-, Transformations-, manuelle oder Koordinatensystem-Ausrichtung – für die jeweils beste Ausrichtung.
Vergleichen und messen
Abweichungen, Maße, GD&T, Flächen, Volumen und Messschieber-Abstände auswerten.
Bericht
Ergebnisse mit Schnappschüssen, 3D-Ansichten, Tabellen und PDF-Export zusammenstellen.
Downloads
Technische Daten
| Betriebssystem | Windows 10 (64 Bit) und Windows 11 (64 Bit) |
|---|---|
| Prozessor | Intel Core i7-11800H oder höher |
| Grafikkarte | NVIDIA GTX 1050 oder höher Mindestens 2 GB Grafikspeicher |
| Arbeitsspeicher | 32 GB oder mehr |
