FreeScan Combo+ Wireless

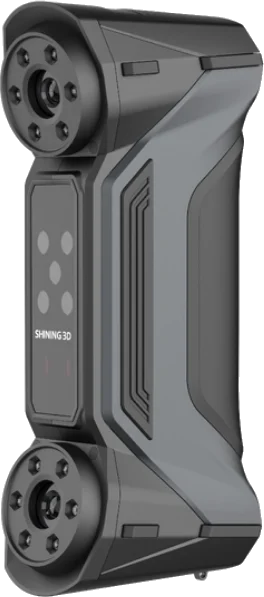

SHINING 3D FreeScan Combo+ Wireless, kabelloser 3D-Handscanner, Ansicht von vorne

FreeScan Combo+ Wireless

Kabellos messen mit Hybrid-Lichtquelle

Der FreeScan Combo+ Wireless ist die nächste Entwicklungsstufe der Combo-Familie von SHINING 3D und arbeitet vollständig kabellos. Wi-Fi 7 überträgt die Daten schnell und stabil, 93 blaue Laserlinien und bis zu 9,1 Millionen Punkte pro Sekunde erfassen große Flächen in kurzer Zeit. Die integrierte Videophotogrammetrie hält die volumetrische Genauigkeit auch bei großen Bauteilen hoch, und im Infrarot-Modus scannt er mittelgroße Teile ganz ohne Marker. Jedes Gerät wird im nach ISO/IEC 17025 akkreditierten Labor kalibriert und nach ISO 10360 geprüft.
Anfrage stellen
  • Luft- & Raumfahrt
  • Automobil­industrie
  • Energie

Integrierte Videophotogrammetrie (VPG)

Die patentierte Videophotogrammetrie optimiert während des Scannens laufend die räumliche Position der Referenzmarker. So bleiben kumulative Fehler gering und die volumetrische Genauigkeit erreicht bis zu 0,02 mm + 0,015 mm/m – ideal für großflächige Messungen. Zwei validierte Maßstäbe sind im Lieferumfang enthalten, codierte Marker sind nicht nötig.

0,02 mm
Genauigkeit
0,02 mm + 0,015 mm/m
Volumetrische Genauigkeit mit VPG
9.106.000 Punkte/s
Scangeschwindigkeit
550 g
Gewicht

Kabellos mit Wi-Fi 7

Wi-Fi 7 und eine fortschrittliche Anti-Interferenz-Technologie sorgen für schnelle, stabile Datenübertragung – in der Werkhalle, in engen Bereichen und im Freien. Alternativ ist auch der kabelgebundene Betrieb möglich.

Zertifizierte Genauigkeit

Jeder Scanner wird im nach ISO/IEC 17025 akkreditierten SHINING 3D Accuracy Lab kalibriert und nach ISO 10360 geprüft – für rückverfolgbare Ergebnisse in messtechnischer Qualität.

Schneller scannen

93 blaue Laserlinien für große Flächen, 25 parallele Linien für feine Details und eine Bildrate von bis zu 180 FPS beschleunigen die Datenerfassung ohne Einbußen bei der Qualität.

Markerlos mit Infrarot

Der Infrarot-Modus erfasst mittelgroße, merkmalsreiche Teile ohne Marker. Der blaue Laser kommt auch mit schwarzen und reflektierenden Oberflächen sehr gut zurecht.

Leicht und kompakt

Mit nur 550 g und ergonomischem Design liegt der Scanner gut in der Hand. Der optimierte Kamerawinkel erleichtert das Arbeiten in engen, komplexen Bereichen und entlang von Fugen.

Lange Laufzeit

Drei Wechselakkus mit je bis zu 2 Stunden Laufzeit sind im Lieferumfang. Die Schnellladestation lädt zwei Akkus, während der dritte im Einsatz ist.

Vom Scan zum Prüfbericht

Prüfungsbereiter Arbeitsablauf

Mit einem Klick gehen die Scandaten direkt an SHINING3D Inspect – für Maßprüfung, GD&T-Analyse, Farbabweichungskarten und automatisierte Berichte. Für Reverse Engineering arbeitet der Scanner mit EXModel und Geomagic Design X, für die Prüfung zusätzlich mit Geomagic Control X und PolyWorks Inspector. Die FreeScan-Software ist ohne Abo und ohne versteckte Kosten enthalten.

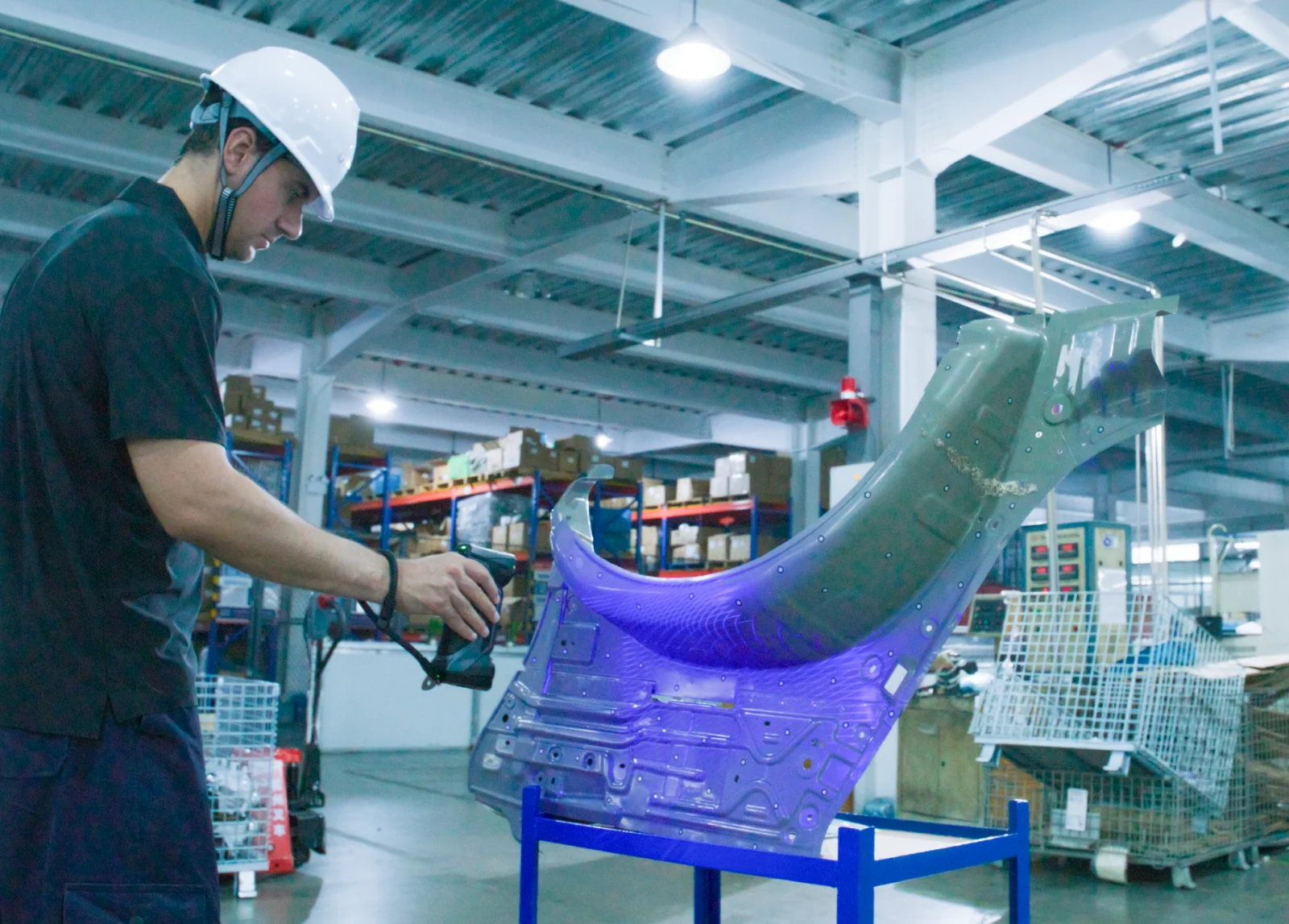

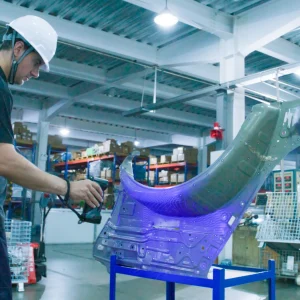

Kabelloses Scannen eines großen Bauteils in der Werkhalle mit dem FreeScan Combo+ Wireless

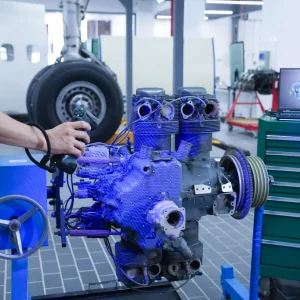

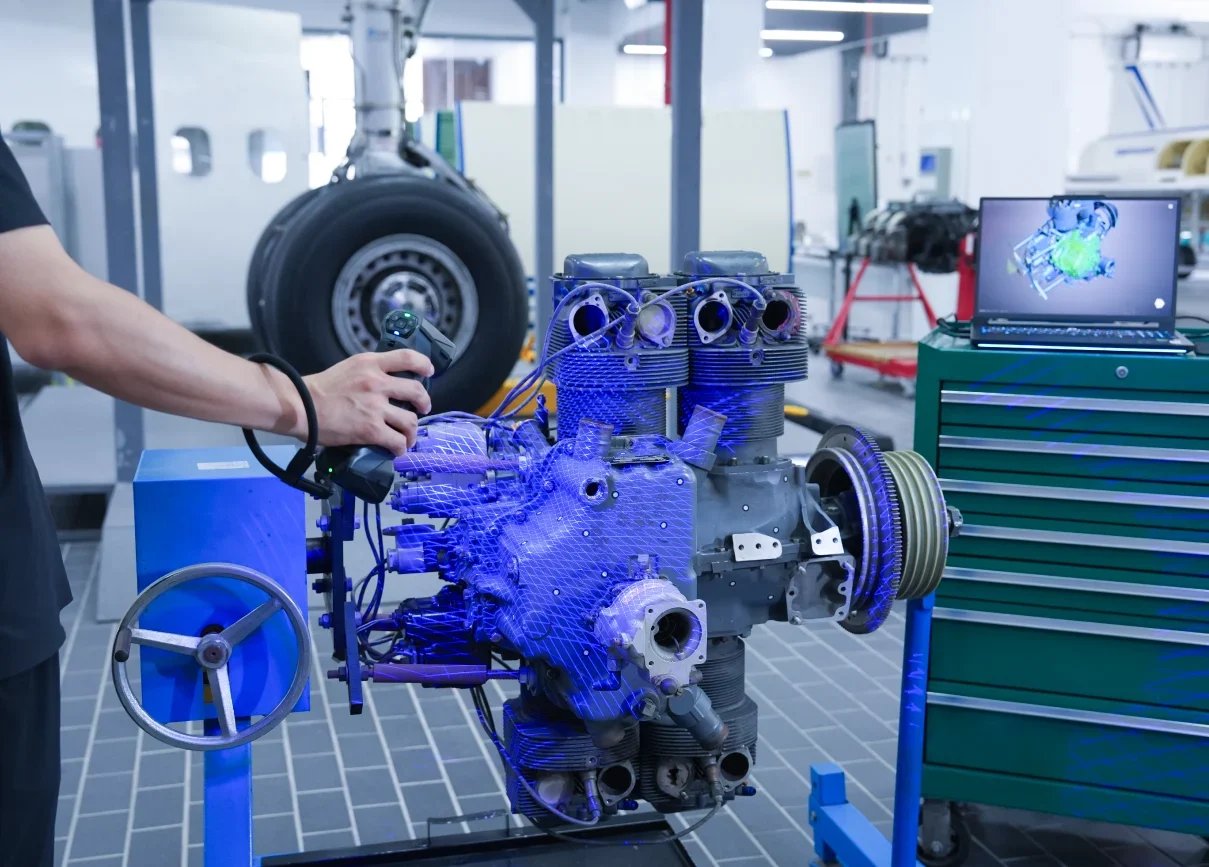

Scannen eines Motors mit blauen Laserlinien mit dem FreeScan Combo+ Wireless

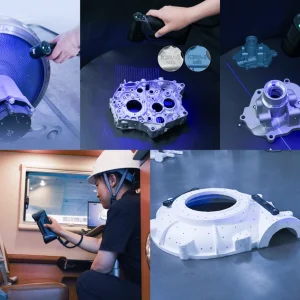

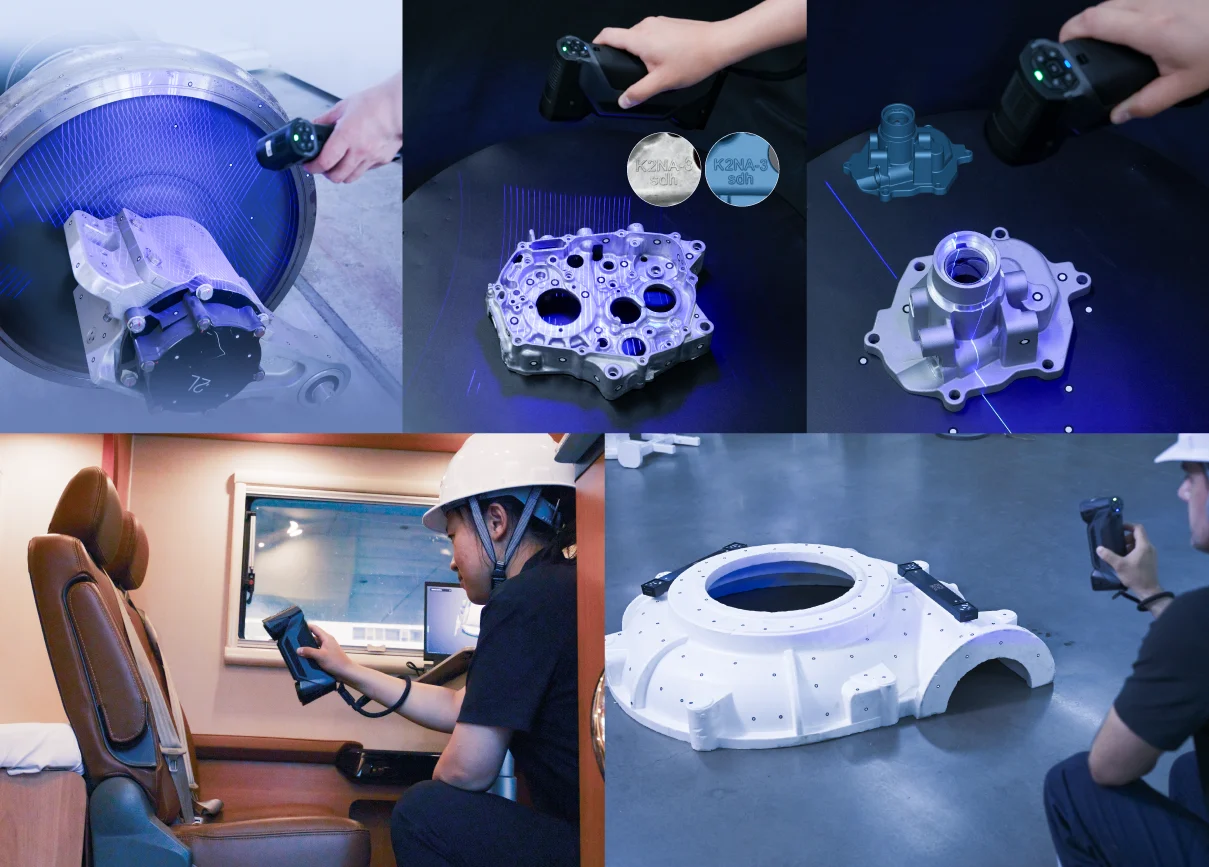

Verschiedene Scanmodi des FreeScan Combo+ Wireless an unterschiedlichen Bauteilen

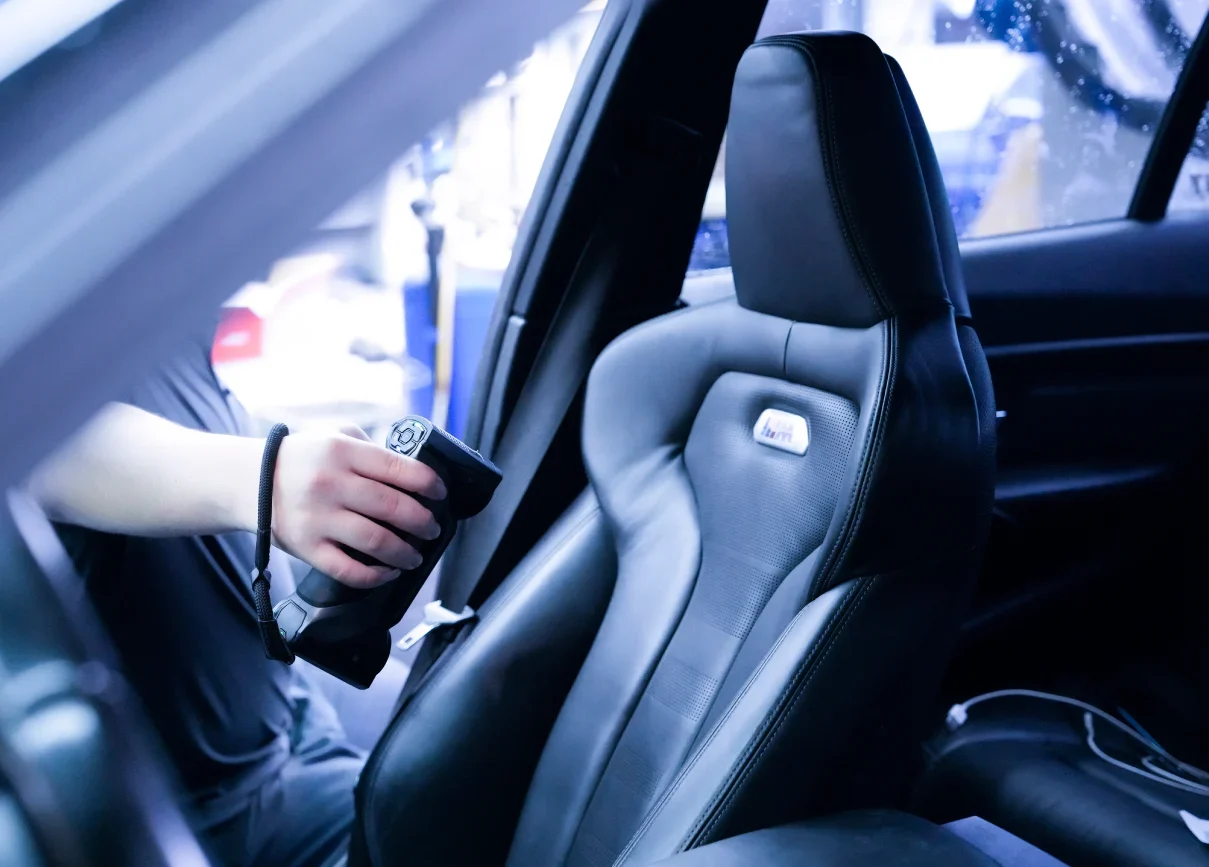

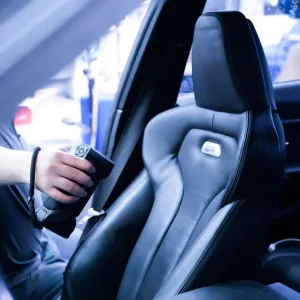

Markerloses Infrarot-Scannen eines Fahrzeugsitzes mit dem FreeScan Combo+ Wireless

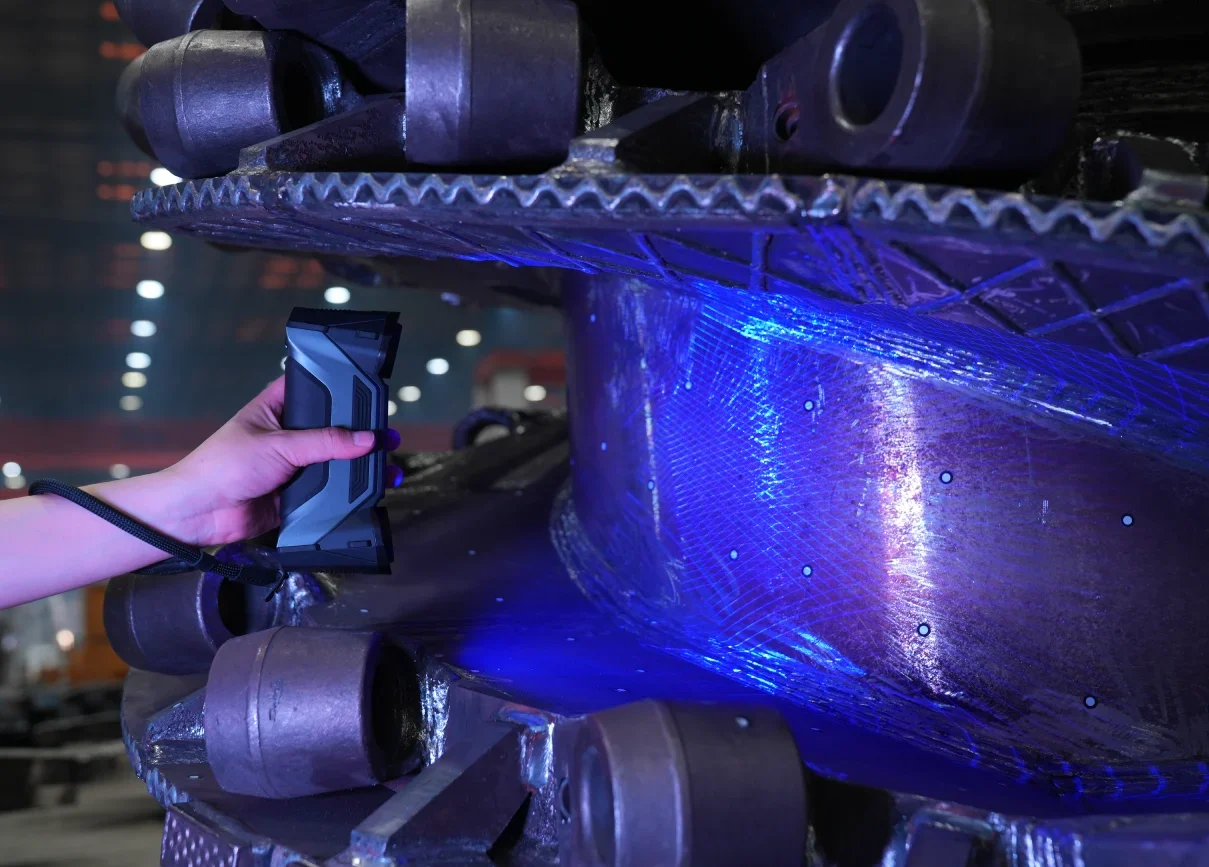

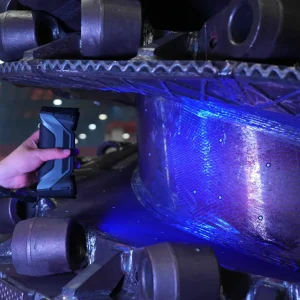

Scannen in engen Bereichen eines großen Bauteils mit dem kompakten FreeScan Combo+ Wireless

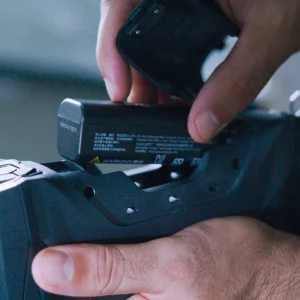

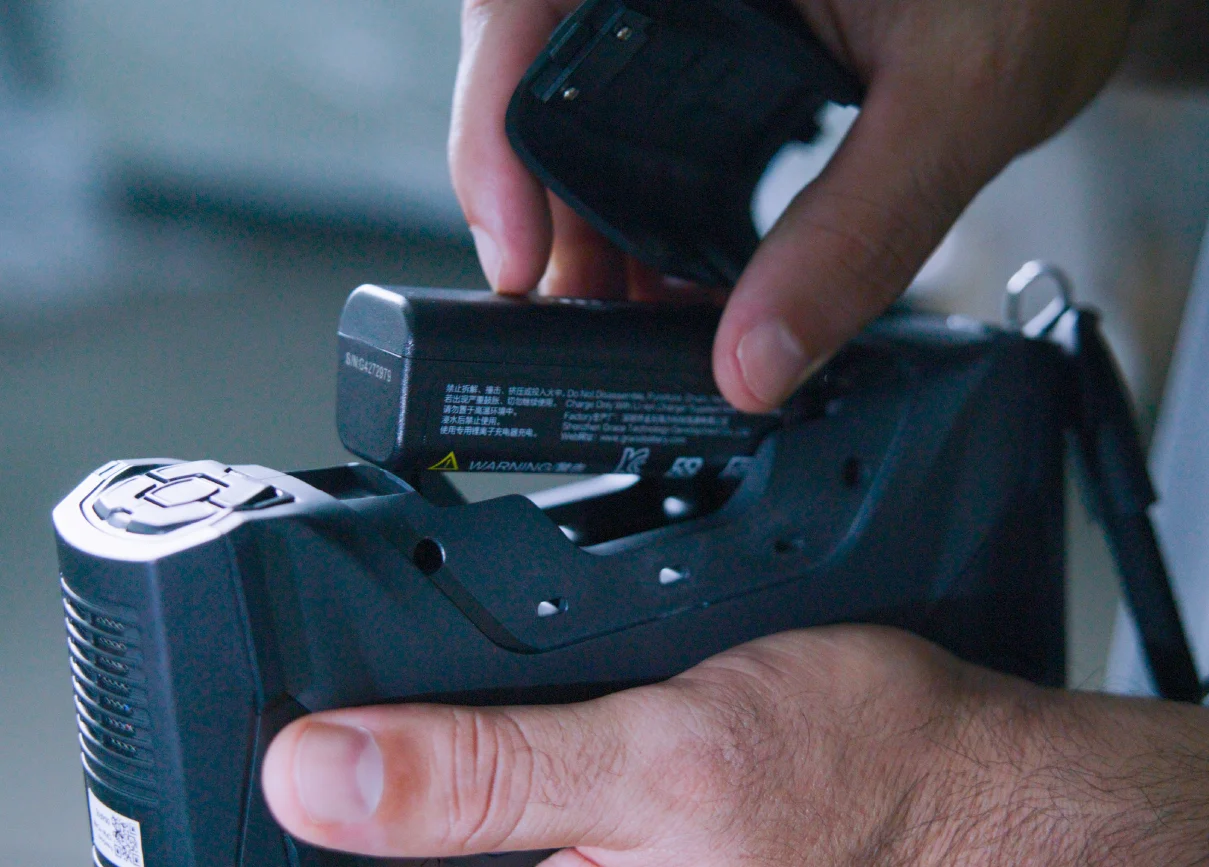

Akkuwechsel am FreeScan Combo+ Wireless

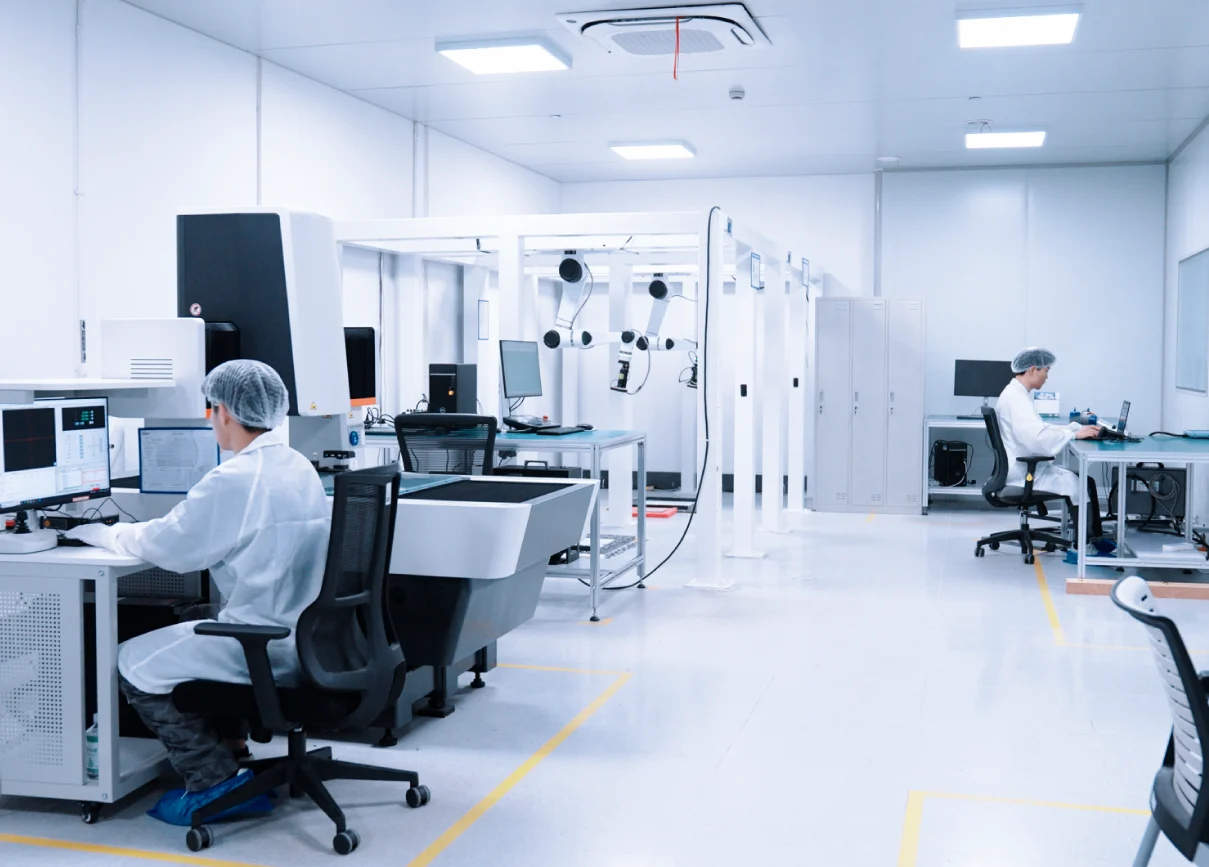

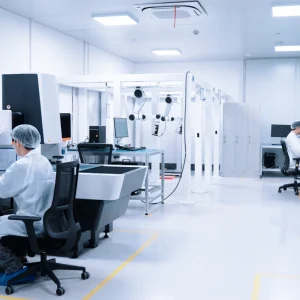

Akkreditiertes Genauigkeitslabor von SHINING 3D

FreeScan Combo+ Wireless Webinar

Damit Sie mit Ihrem neuen 3D-Scanner schnell produktiv arbeiten können, bieten wir Ihnen unseren Schnellstart-Kurs in Form eines Webinars (Web-basiertes Seminar) an: Nach 120 Minuten verstehen Sie die Funktionsweise der 3D-Scan Software.
Ablauf des Webinars
  • Einführung in die Funktionsweise und Bedienung der 3D-Scan Software
  • Überblick über die Bedeutung der Einstellungen
  • Die richtigen Einstellungen für Ihren perfekten 3D-Scan!
  • Tipps & Tricks
  • Trouble Shooting – Ursachen und Lösungen für die häufigsten Probleme
Voraussetzungen
  • Vorhandener, einsatzbereiter PC mit Windows 7, 8 oder Mac OS X mit vollen Administrator-Rechten
  • Internetzugang
  • Bereits installierte und funktionsbereite TeamViewer oder Microsoft Teams Software
TeamViewer
Microsoft Teams

Die Details zum Termin und der Webinar-Software werden nach Eingang Ihrer Bestellung abgesprochen.

Support und Service

  • Professionelle Beratung
  • Individuelle Pakete für Industriekunden
  • Einschulung vor Ort
  • Servicepaket mit kostenlosem Telefon- und Email Support
  • Gesamtlösung mit 3D-Drucker
  • Bauteiloptimierung via Fernwartung
  • Prozessoptimierungen
  • Kundenspezifische Seminare vor Ort
  • Vor Ort Service

Downloads

FreeScan Combo+ Wireless Produktbroschüre

Technische Daten

LichtquelleHybrid: Blaulaser und Infrarot
Hochgeschwindigkeits-Scan93 Laserlinien (Combo+ Wireless)
50 Laserlinien (Combo Wireless)
Detail-Scan25 parallele Laserlinien
Scannen tiefer Löcher1 Laserlinie
VPGUnterstützt (keine codierten Marker erforderlich)
Genauigkeit0,02 mm
Volumetrische Genauigkeit0,02 mm + 0,03 mm/m
Volumetrische Genauigkeit mit VPG0,02 mm + 0,015 mm/m
Scangeschwindigkeitbis 9.106.000 Punkte/s (Combo+ Wireless)
bis 7.344.000 Punkte/s (Combo Wireless)
Bildratebis 180 FPS
Max. SichtfeldLaser: 580 × 650 mm
IR: 830 × 700 mm
Punktabstand0,01 – 10 mm
VerbindungKabellos (Wi-Fi 7) und kabelgebunden
StromversorgungNetzkabel, Wechselakkus (3 im Lieferumfang, bis 2 h je Akku), Powerbank
Gewicht550 g
ZertifizierungenCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
AbnahmetestISO 10360 (geprüft im nach ISO/IEC 17025 akkreditierten Genauigkeitslabor)

Häufige Fragen

Kann der FreeScan Combo+ Wireless ohne Marker scannen?

Ja. Der Scanner hat zwei Lichtquellen. Mit der Infrarot-Lichtquelle lassen sich merkmalsreiche Werkstücke schnell scannen, ohne Marker auf die Oberfläche zu kleben.

Beeinflusst die kabellose Verbindung die Genauigkeit?

Nein. Die kabellose Verbindung dient nur der Datenübertragung und hat keinen Einfluss auf die Genauigkeit.

Wie wird die Genauigkeit bei großen Objekten sichergestellt?

Im Lieferumfang sind zwei validierte Maßstäbe enthalten. Zusammen mit der integrierten Videophotogrammetrie (VPG) werden die Marker in Echtzeit überprüft – das verbessert die Gesamtgenauigkeit bei großen Objekten.

Wie wird der Scanner mit Strom versorgt?

Über das Netzkabel, über die austauschbaren Akkus oder über eine Powerbank.

Kann der Scanner schwarze oder reflektierende Objekte erfassen?

Ja. Die blaue Laserquelle kommt sehr gut mit schwarzen und reflektierenden Oberflächen zurecht.

Ist der Scanner zertifiziert?

Ja. Der Scanner wird mit Prüfbericht und Kalibrierzertifikat geliefert, rückführbar auf ISO 10360. Kalibrierung und Prüfung erfolgen im akkreditierten Accuracy Lab von SHINING 3D nach ISO/IEC 17025.
