FreeScan Trak Nova

FreeScan Trak Nova

Dynamisches Tracking in neuer Dimension.

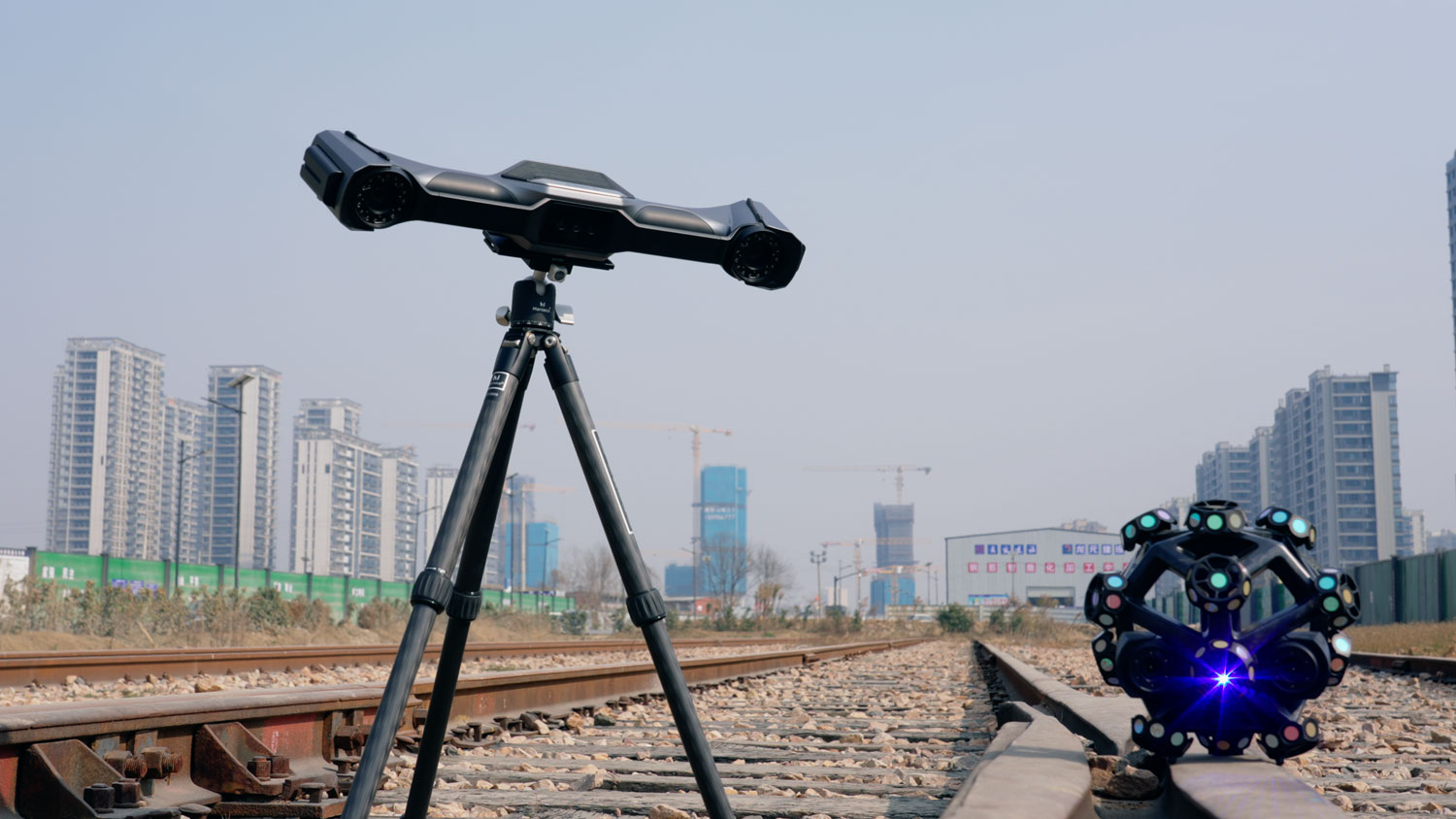

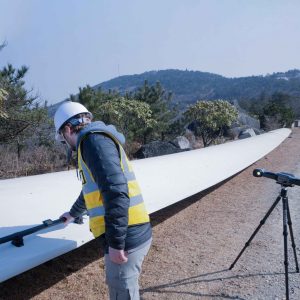

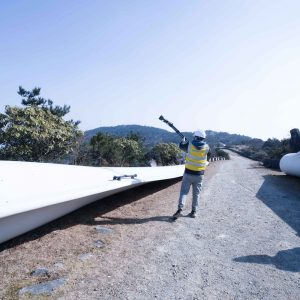

Der FreeScan Trak Nova ist ein drahtloses, multifunktionales 3D-Messsystem, das Tracking, Laserscanning und Photogrammetrie in einem kompakten Gerät vereint. Mit seinem portablen Design, großem Messvolumen und höchster Präzision definiert er den Standard für industrielles Messen im großen Maßstab – ob in der Luftfahrt, im Maschinenbau oder in der Energie- und Transportbranche. Ein All-in-One-System, das Produktivität, Mobilität und Genauigkeit in Perfektion verbindet.
  • Luft- & Raumfahrt
  • Architektur
  • Automobil­industrie
  • Handels­güter
  • Bildungs­wesen
  • Prototypen

All-in-One-System für höchste Ansprüche

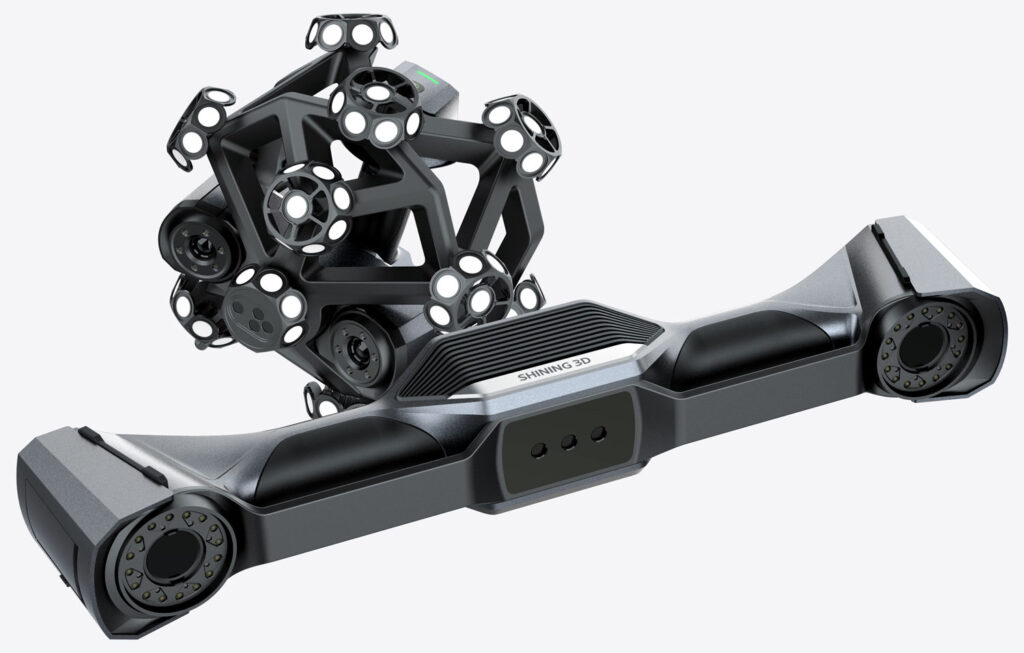

Der FreeScan Trak Nova kombiniert einen portablen Tracking-Scanner, den größten FOV-Handlaserscanner seiner Klasse und ein integriertes Video-Photogrammetrie-Modul in einem vollständig drahtlosen System. Dank Dual-Tracking-Kameras, austauschbarer Akkus und integrierter Recheneinheit liefert er maximale Effizienz bei voller Bewegungsfreiheit. Das System erfasst großflächige Strukturen ebenso präzise wie feine Details und ist somit die ideale Lösung für umfangreiche Inspektionen, Reverse Engineering und Prüfprozesse mit Laborpräzision – überall dort, wo Mobilität entscheidend ist.

0,062 mm (bei 12 m³)
Volumetrische Genauigkeit
0,046 mm + 0,012 mm/m
Volumetrische Genauigkeit mit VPG
bis zu 2.600 x 2.200 mm
Flexibles Sichtfeld (FOV)

Video-Photogrammetrie ohne Marker

Das patentierte Video Photogrammetry (VPG)-System ermöglicht markerfreies Arbeiten mit automatischer Markerprüfung in Echtzeit – effizient, zeitsparend und präzise.

Größtes Sichtfeld seiner Klasse

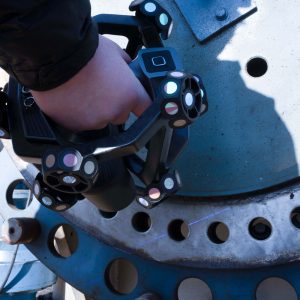

Der integrierte UE Nova-Handscanner bietet das größte FOV auf dem Markt und vereint hohe Abdeckung mit feinster Detailauflösung – ideal für großflächige Strukturen.

Leicht, kabellos und mobil

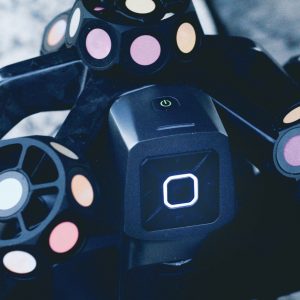

Mit integrierten Wireless-Modulen, wechselbaren Akkus und Fernbedienung ist der FreeScan Trak Nova auf maximale Bewegungsfreiheit und Flexibilität ausgelegt.

Zertifizierte Inspektion mit KI-Unterstützung

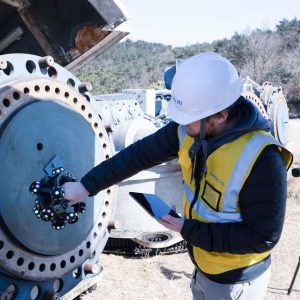

Die integrierte Prüfsoftware mit AI-gestützter Merkmalserkennung ermöglicht präzise Ganzteilinspektionen – PTB-zertifiziert und abgestimmt auf industrielle Qualitätsstandards.

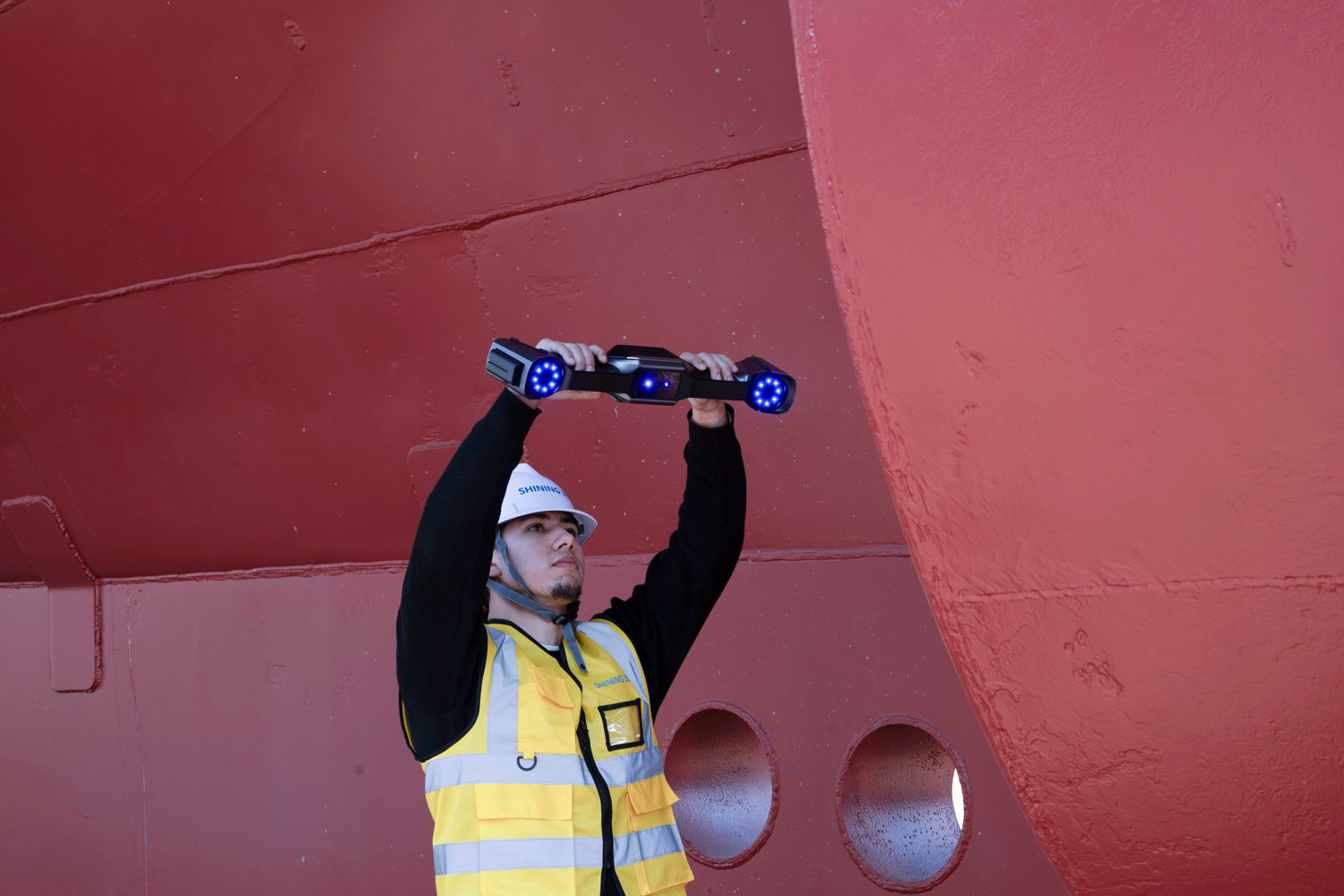

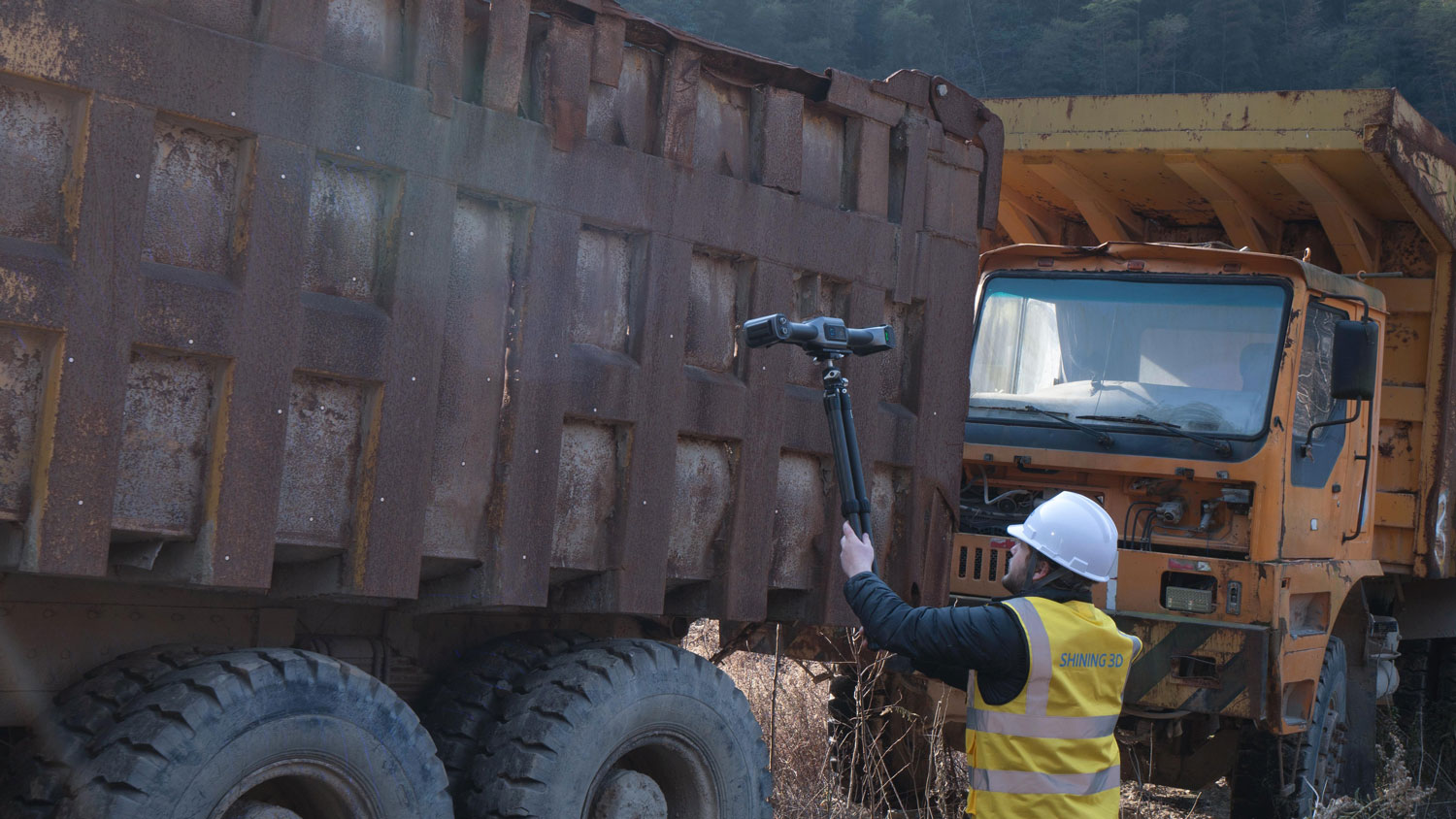

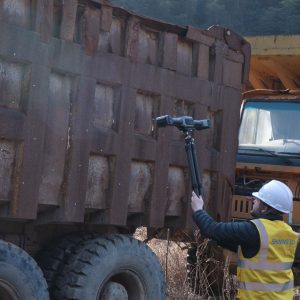

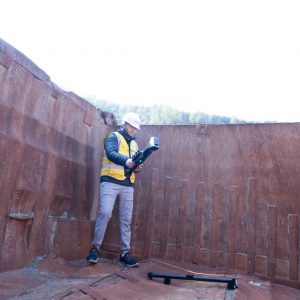

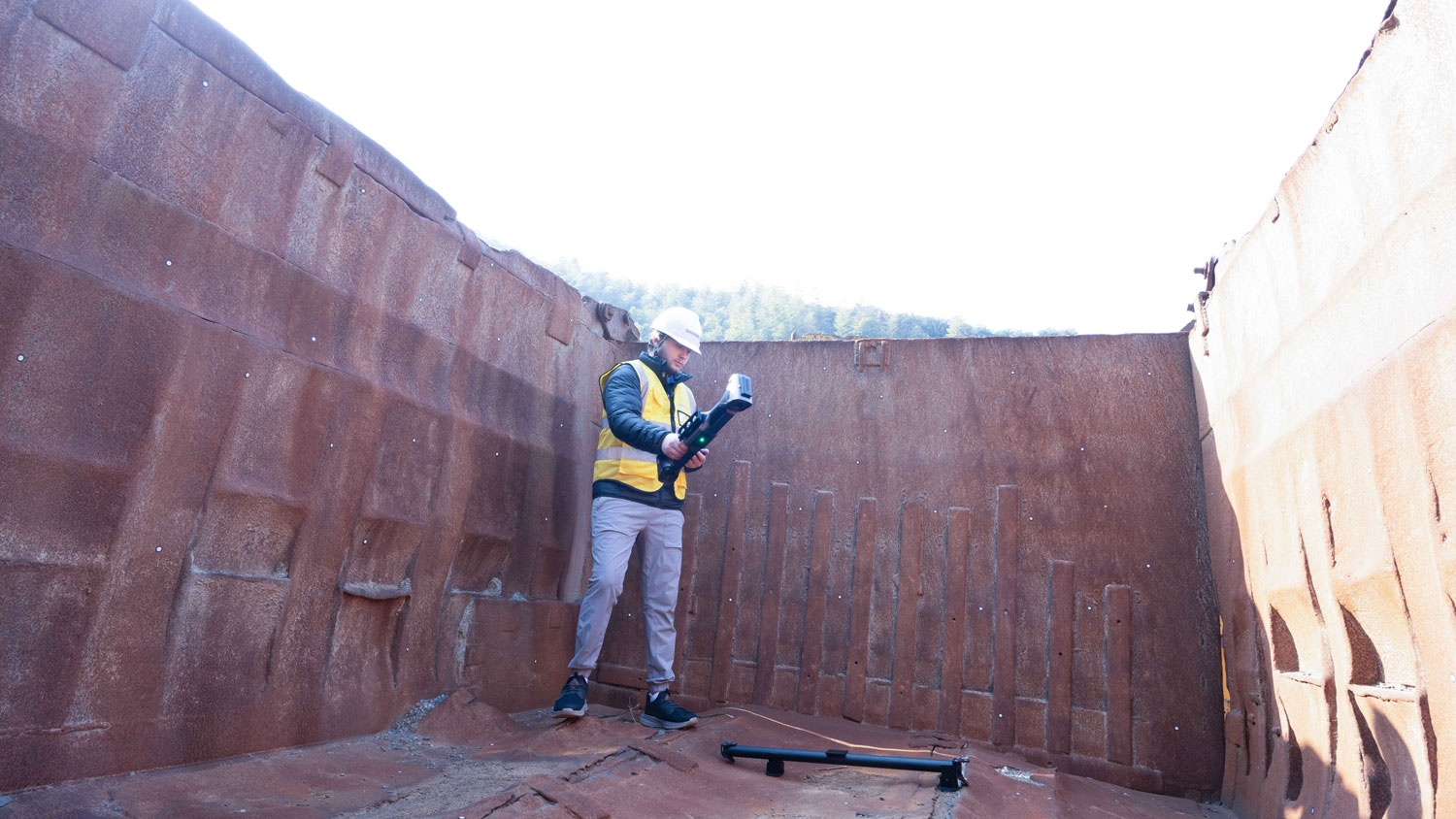

Groß denken, präzise messen

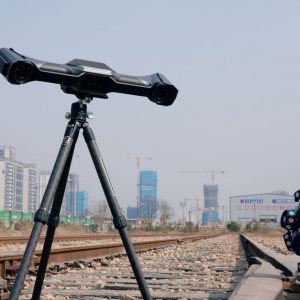

Dynamisches Tracking neu definiert

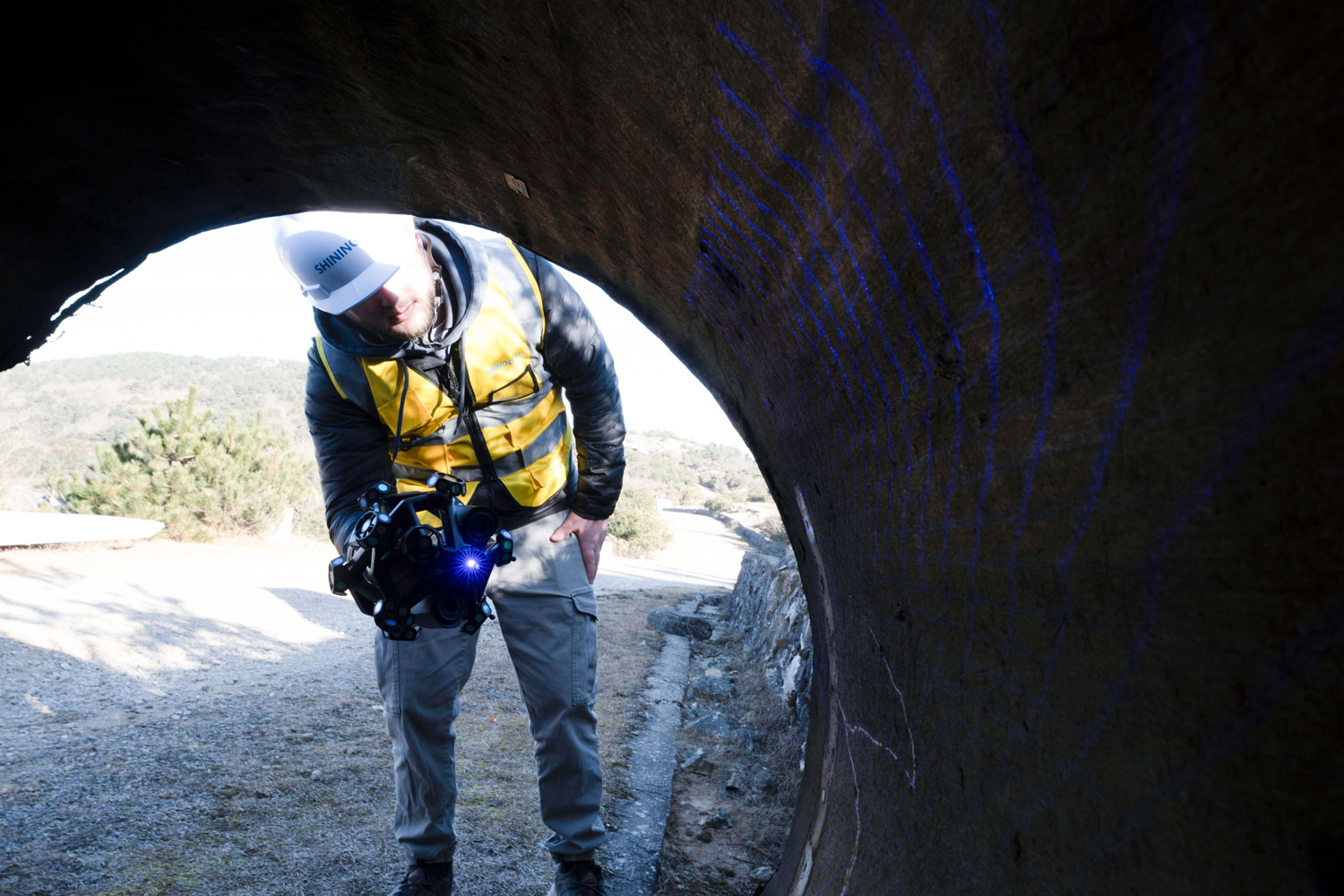

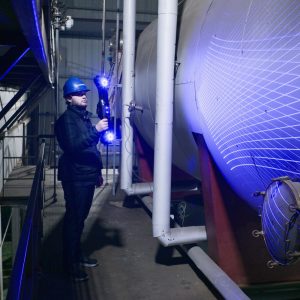

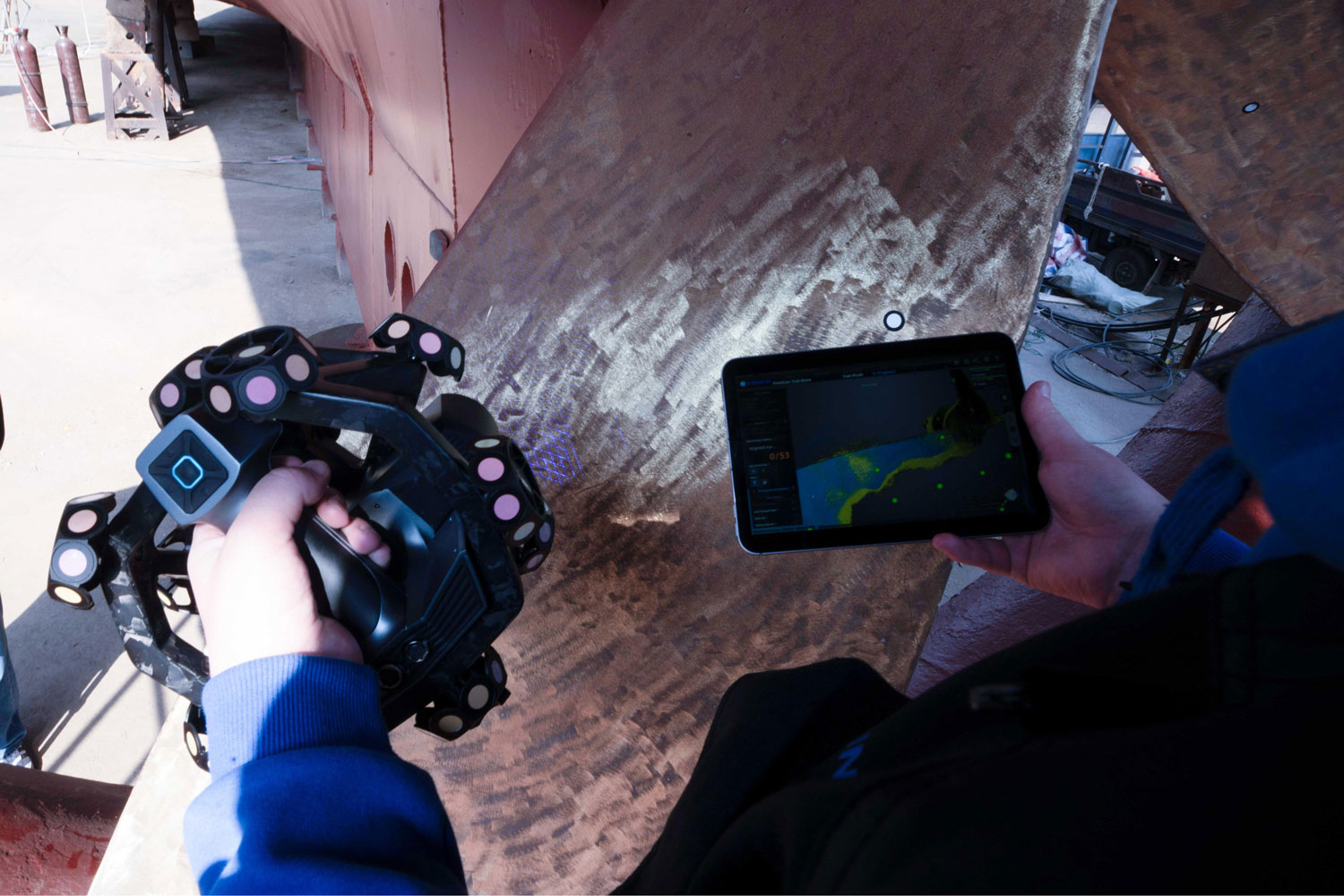

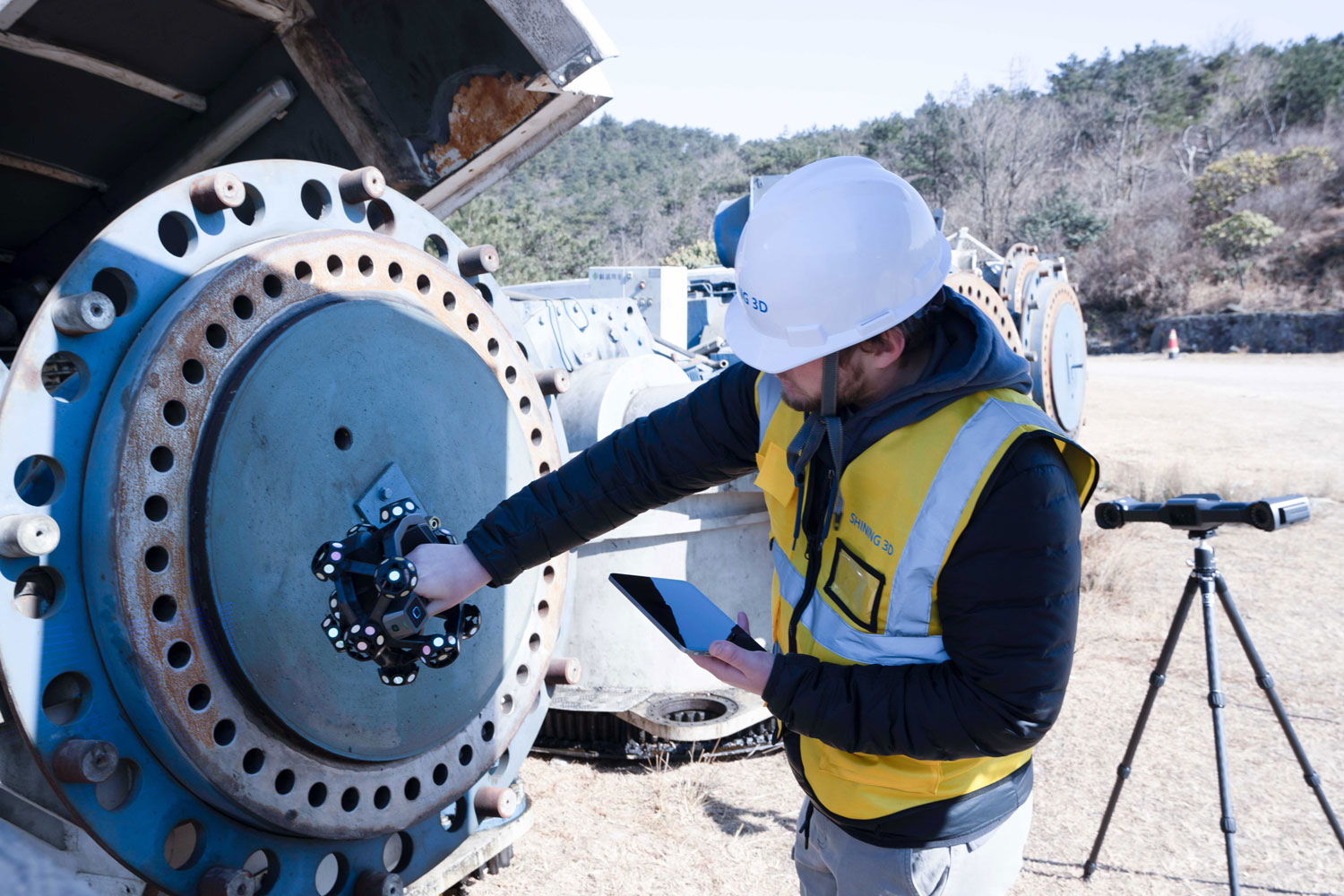

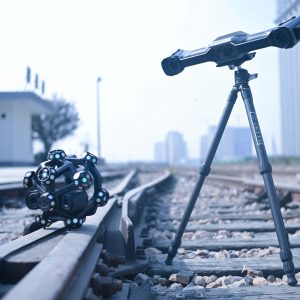

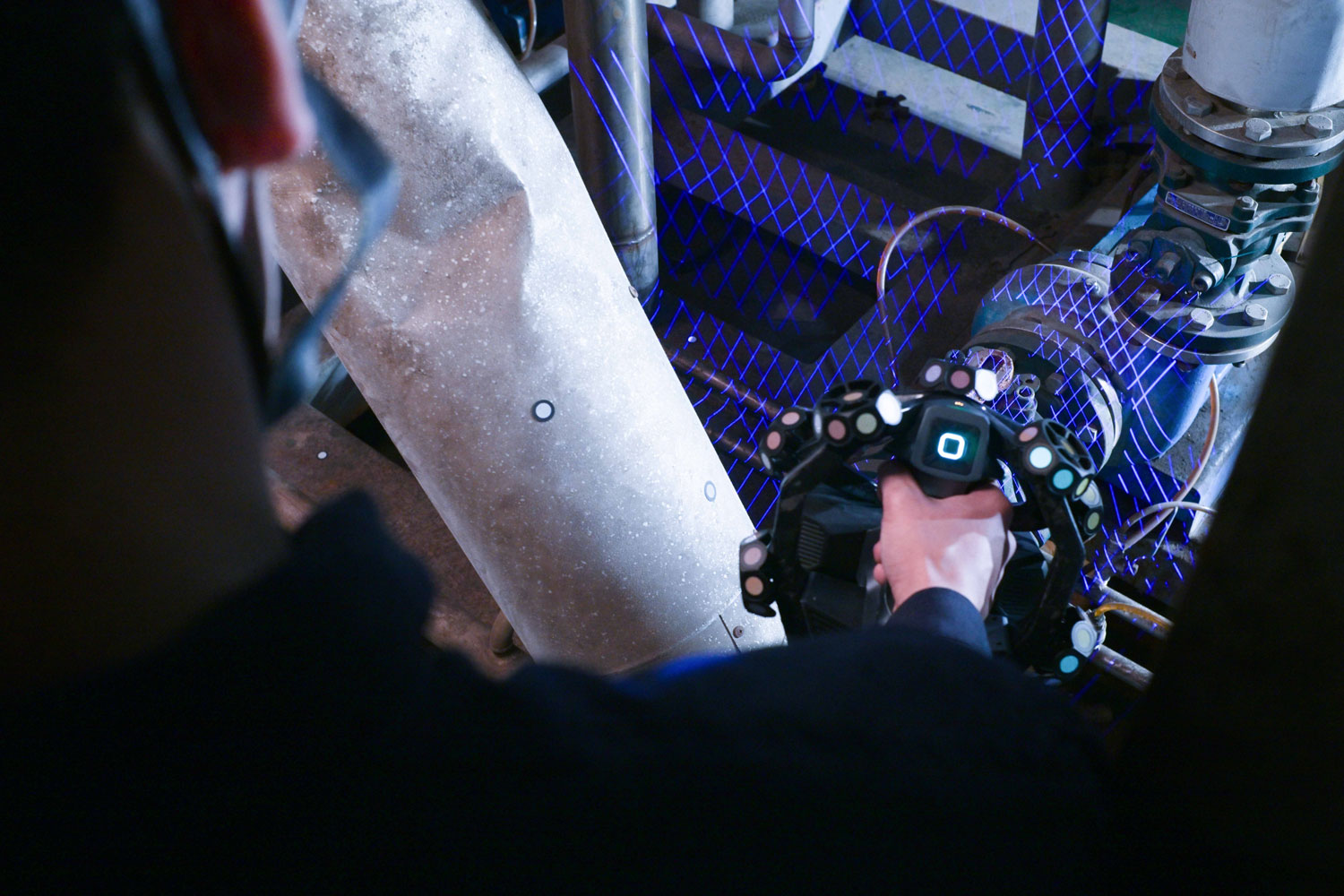

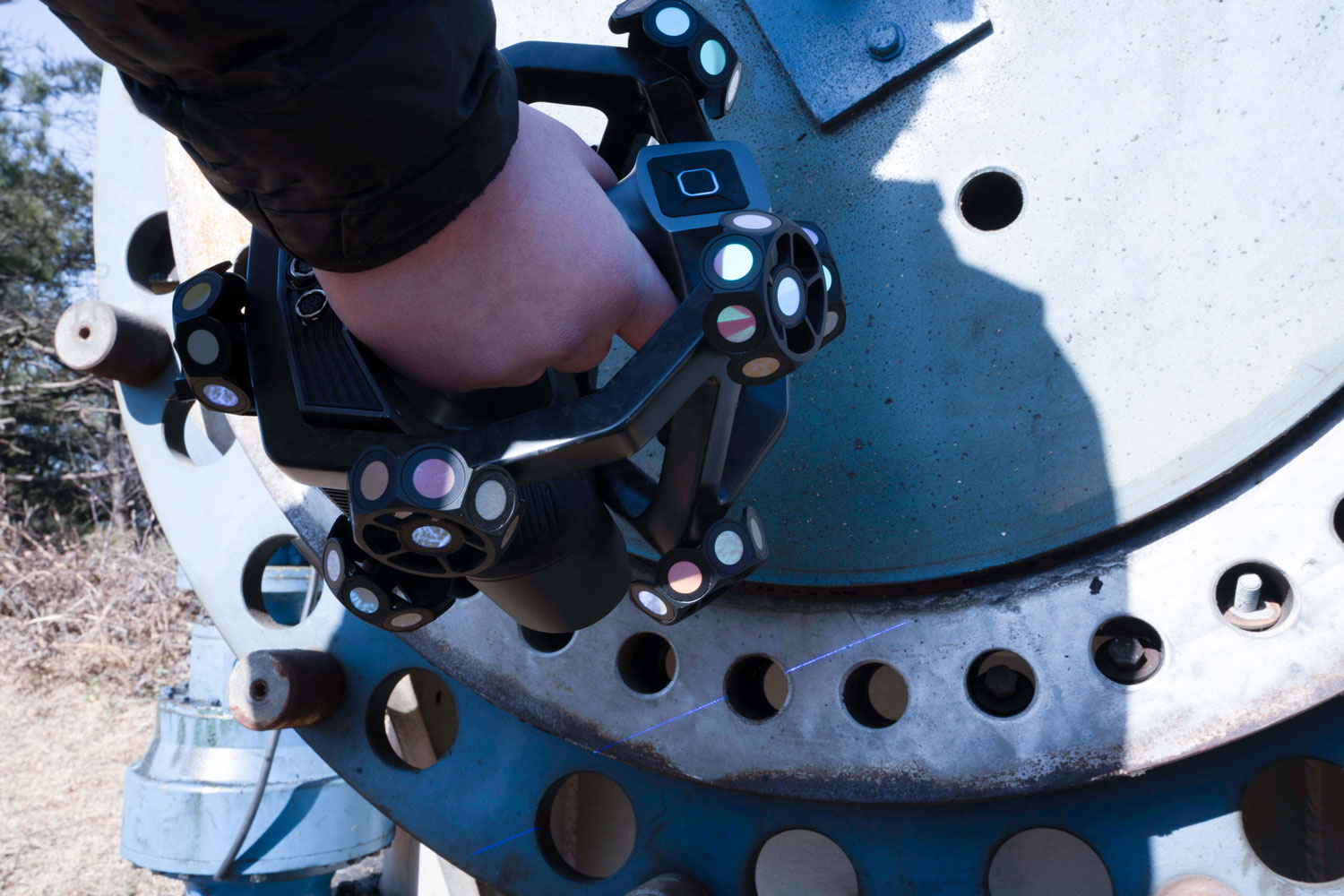

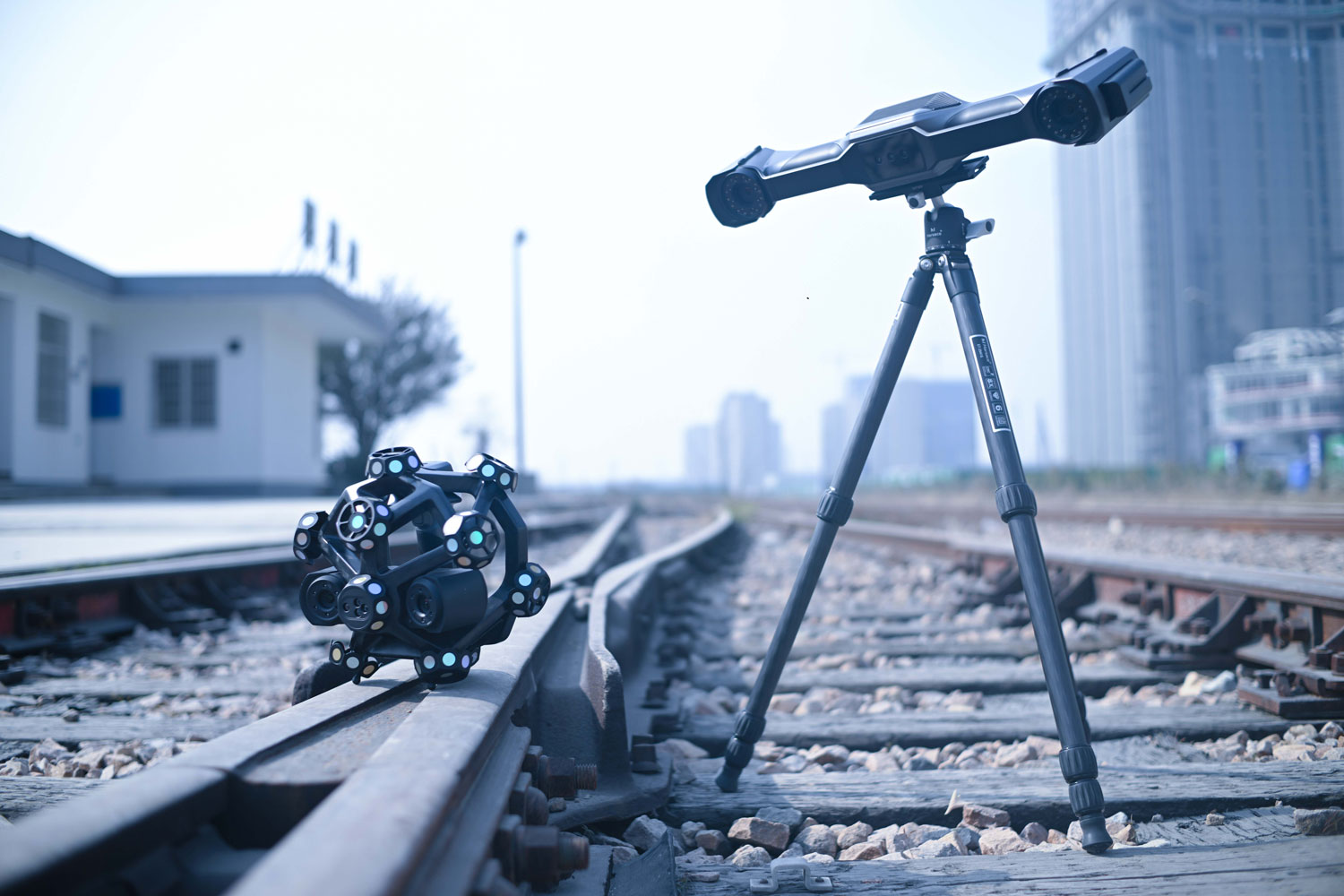

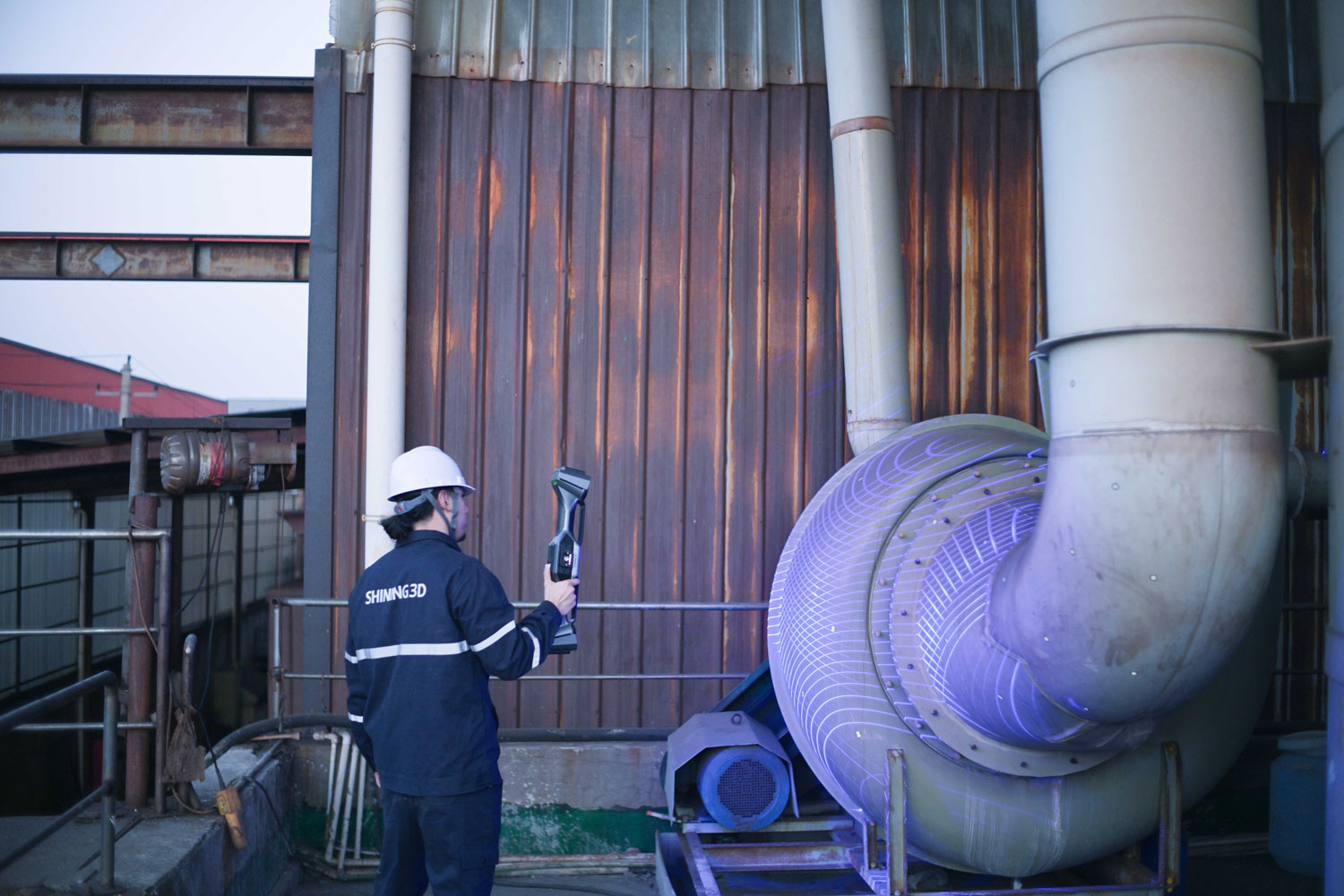

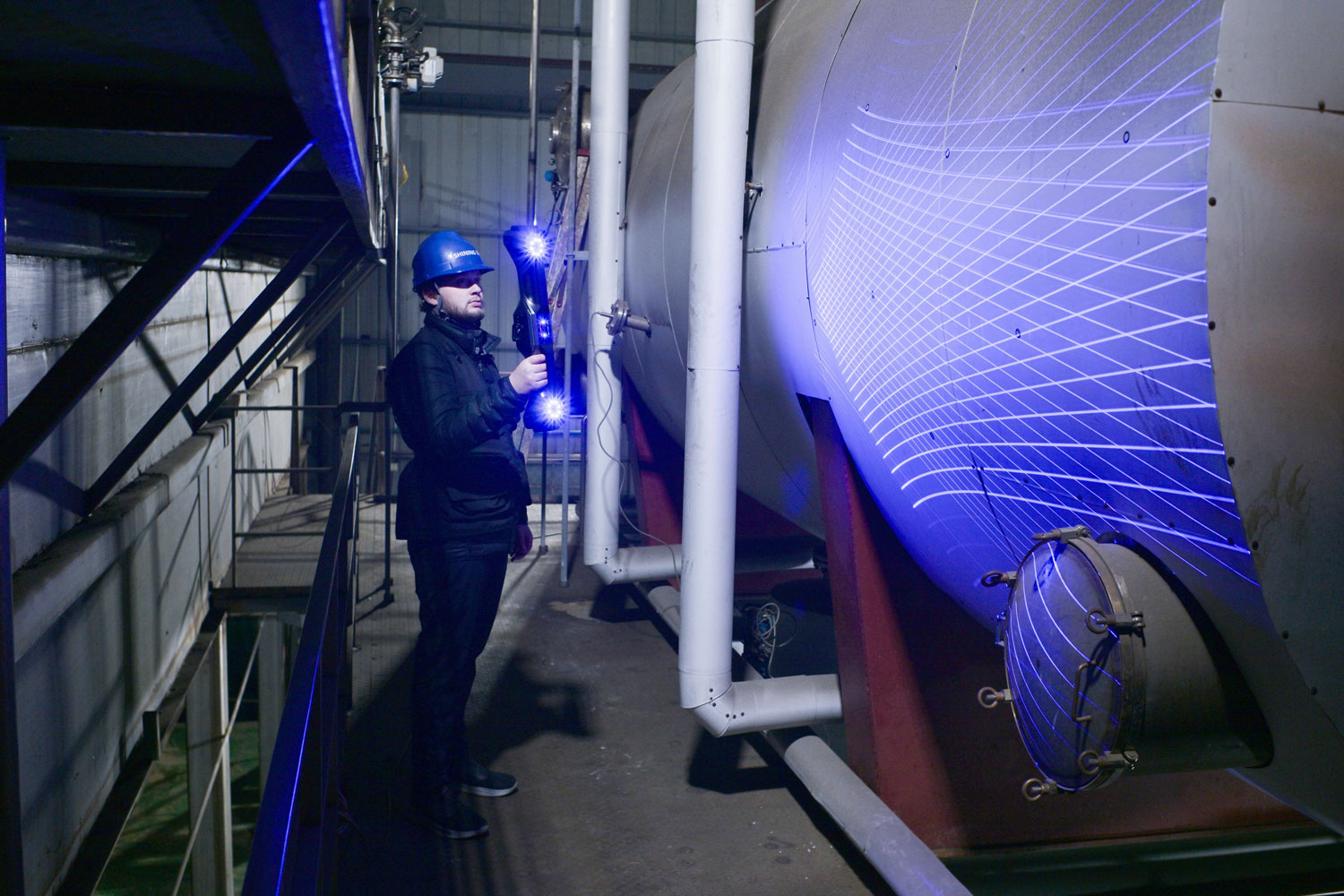

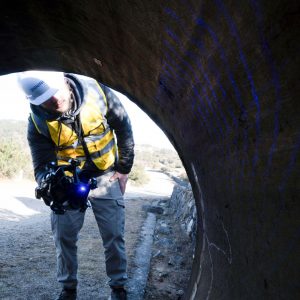

Mit seiner innovativen Echtzeit-Tracking-Technologie erfasst der FreeScan Trak Nova feine Strukturen und komplexe Formen selbst in engen oder schwer zugänglichen Bereichen. Sein kompaktes, kabelloses Design ermöglicht flexibles Arbeiten ohne Einschränkungen, während die integrierte Photogrammetrie eine gleichbleibend hohe Volumengenauigkeit gewährleistet. Ob für Bauteile im Meterbereich oder komplexe Maschinenkomponenten – der Trak Nova liefert schnelle, zuverlässige Messergebnisse und macht präzises Großflächen-Scanning so einfach wie nie zuvor.

FreeScan Trak Nova Webinar

Damit Sie mit Ihrem neuen 3D-Scanner schnell produktiv arbeiten können, bieten wir Ihnen unseren Schnellstart-Kurs in Form eines Webinars (Web-basiertes Seminar) an: Nach 120 Minuten verstehen Sie die Funktionsweise der 3D-Scan Software.
Ablauf des Webinars
  • Einführung in die Funktionsweise und Bedienung der 3D-Scan Software
  • Überblick über die Bedeutung der Einstellungen
  • Die richtigen Einstellungen für Ihren perfekten 3D-Scan!
  • Tipps & Tricks
  • Trouble Shooting – Ursachen und Lösungen für die häufigsten Probleme
Voraussetzungen
  • Vorhandener, einsatzbereiter PC mit Windows 7, 8 oder Mac OS X mit vollen Administrator-Rechten
  • Internetzugang
  • Bereits installierte und funktionsbereite TeamViewer oder Microsoft Teams Software

Die Details zum Termin und der Webinar-Software werden nach Eingang Ihrer Bestellung abgesprochen.

Support und Service

  • Professionelle Beratung
  • Individuelle Pakete für Industriekunden
  • Einschulung vor Ort
  • Servicepaket mit kostenlosem Telefon- und Email Support
  • Gesamtlösung mit 3D-Drucker
  • Bauteiloptimierung via Fernwartung
  • Prozessoptimierungen
  • Kundenspezifische Seminare vor Ort
  • Vor Ort Service

Technische Daten

Volumetrische Genauigkeit0,062 mm (12 m³)
Volumetrische Genauigkeit mit VPG0,046 mm + 0,012 mm/m
Sichtfeld (FOV)bis zu 2.600 × 2.200 mm
Video-Photogrammetrie (VPG)integriert
FOV-Anzeige für VPGintegriert
Hochgeschwindigkeits-Scanintegriert (50 Laserlinien)
Detail-Scanintegriert (7 parallele Laserlinien)
Scan tiefer Hohlräumeintegriert (1 Laserlinie)
SchärfentiefeTE Nova: 380 mm (170 – 550 mm)
UE Nova: 2.700 mm (800 – 3.500 mm)
Verbindungkabellos und kabelgebunden (Glasfaser)
NettogewichtTE Nova: 1,2 kg / UE Nova: 1,6 kg

Häufige Fragen

Braucht der FreeScan Trak Nova Referenzmarker am Bauteil?

Nein. Das integrierte Video-Photogrammetrie-System (VPG) ermöglicht markerfreies Arbeiten und prüft die Messung automatisch in Echtzeit.

Wie große Objekte kann der FreeScan Trak Nova erfassen?

Das System ist für große Bauteile und Strukturen ausgelegt: Das flexible Sichtfeld reicht bis 2.600 × 2.200 mm, die volumetrische Genauigkeit liegt bei 0,062 mm bei einem Messvolumen von 12 m³.

Kann der Scanner kabellos betrieben werden?

Ja. Wireless-Module, wechselbare Akkus und eine integrierte Recheneinheit sorgen für volle Bewegungsfreiheit. Alternativ ist ein kabelgebundener Betrieb über Glasfaser möglich.
