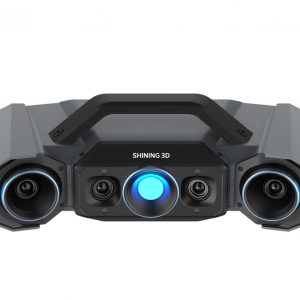

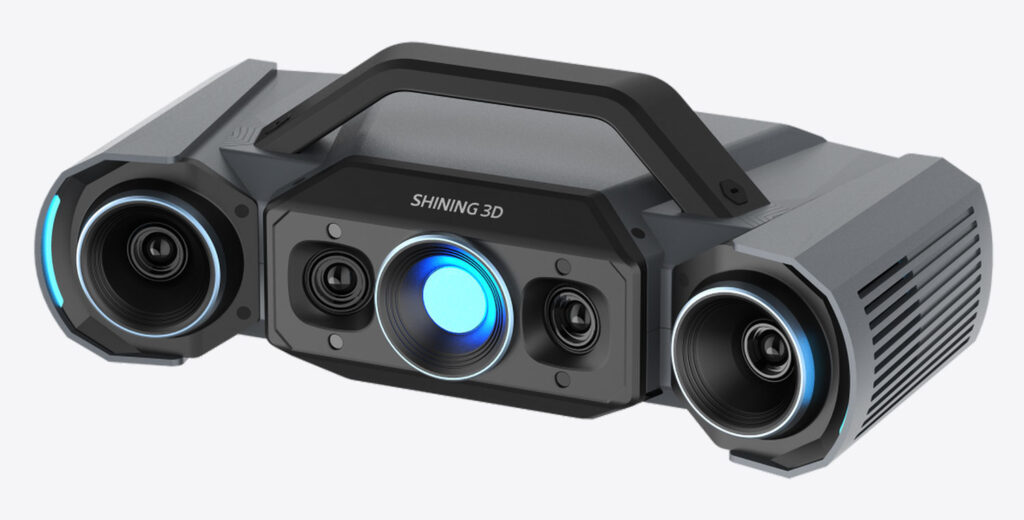

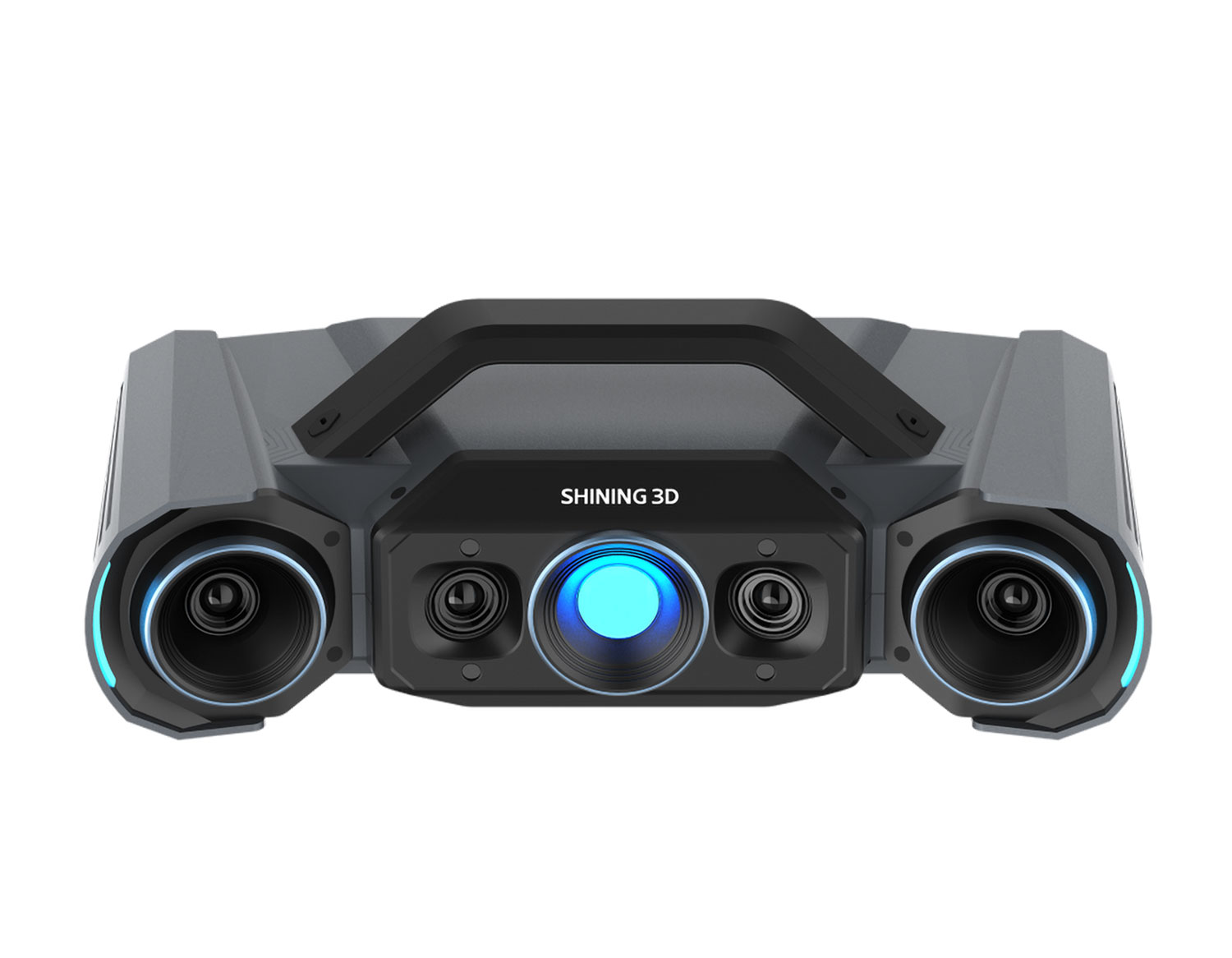

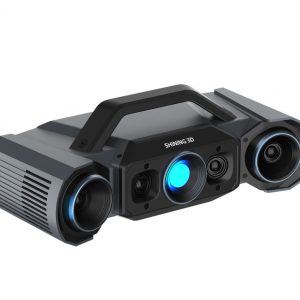

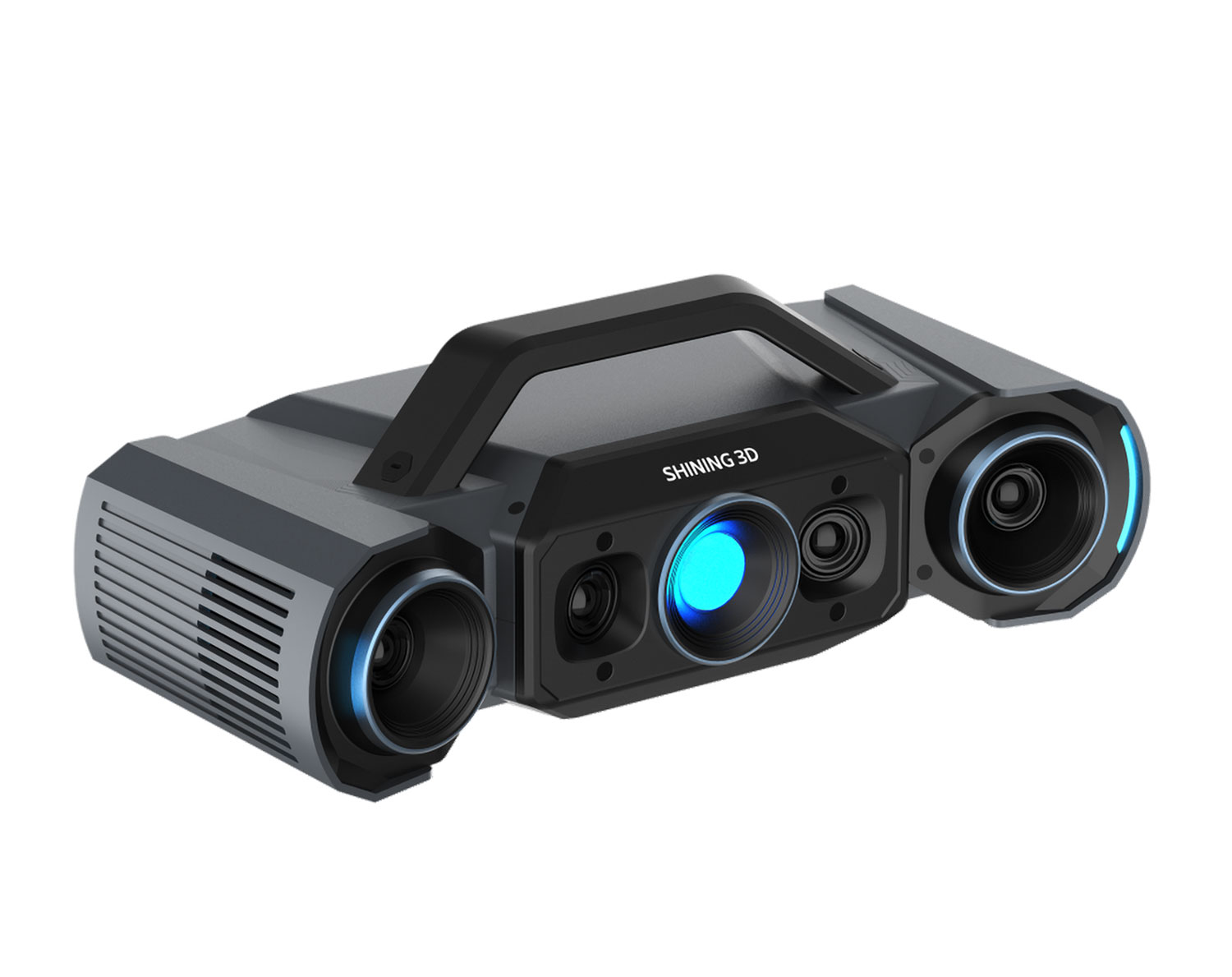

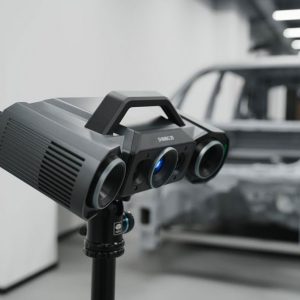

OptimScan Q12
Hochpräzise 3D-Inspektion der nächsten Generation.
Der OptimScan Q12 setzt neue Maßstäbe in der optischen 3D-Messtechnik. Ausgestattet mit vier 12,3-Megapixel-Kameras, Dual-Scan-Bereich, Monokular-Stereo-Fusion (MSF) und Mehrfachbelichtung liefert er eine außergewöhnliche Messgenauigkeit von bis zu 0,005 mm.
Ob kleine Präzisionsteile oder größere industrielle Komponenten: Der OptimScan Q12 vereint hohe Detailauflösung, schnelle Datenerfassung und nahtlose Workflow-Integration für zuverlässige Inspektionsergebnisse.
Luft- & Raumfahrt
Architektur
Automobilindustrie
Handelsgüter
Bildungswesen
Prototypen
Höchste Präzision, flexible Scanbereiche, maximale Effizienz.
Mit seinen 4 × 12,3 MP-Kameras erfasst der OptimScan Q12 feinste Geometrien mit beeindruckender Schärfe und Wiederholgenauigkeit. Die zwei umschaltbaren Scanbereiche – 430 × 300 mm (groß) und 160 × 110 mm (klein) – ermöglichen schnelle Anpassung ohne Objektivwechsel oder manuelle Fokuseinstellungen. Dank MSF-Technologie, fortschrittlichen Rekonstruktionsalgorithmen und integriertem Dual-Chip-Computing erfasst der Q12 pro Aufnahme 12 Millionen Punkte in weniger als einer Sekunde. Vielseitige Einsatzmöglichkeiten – vom manuellen Einsatz bis zur vollständigen Roboter-Automation – machen ihn zur idealen Lösung für anspruchsvolle Inspektion und Qualitätssicherung.
0,005 mm – 0,015 mm
Volumetrische Genauigkeit
0,04 mm – 0,1 mm
Punktabstand
430 x 300 mm
Maximales Sichtfeld (FOV)
Dual Scan Range
Zwei umschaltbare Scanbereiche – 430 × 300 mm und 160 × 110 mm – für unterschiedlichste Bauteilgrößen. Ein Klick genügt, keine manuelle Fokus- oder Blendenanpassung nötig.

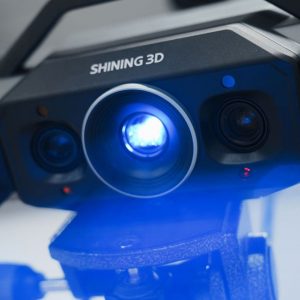

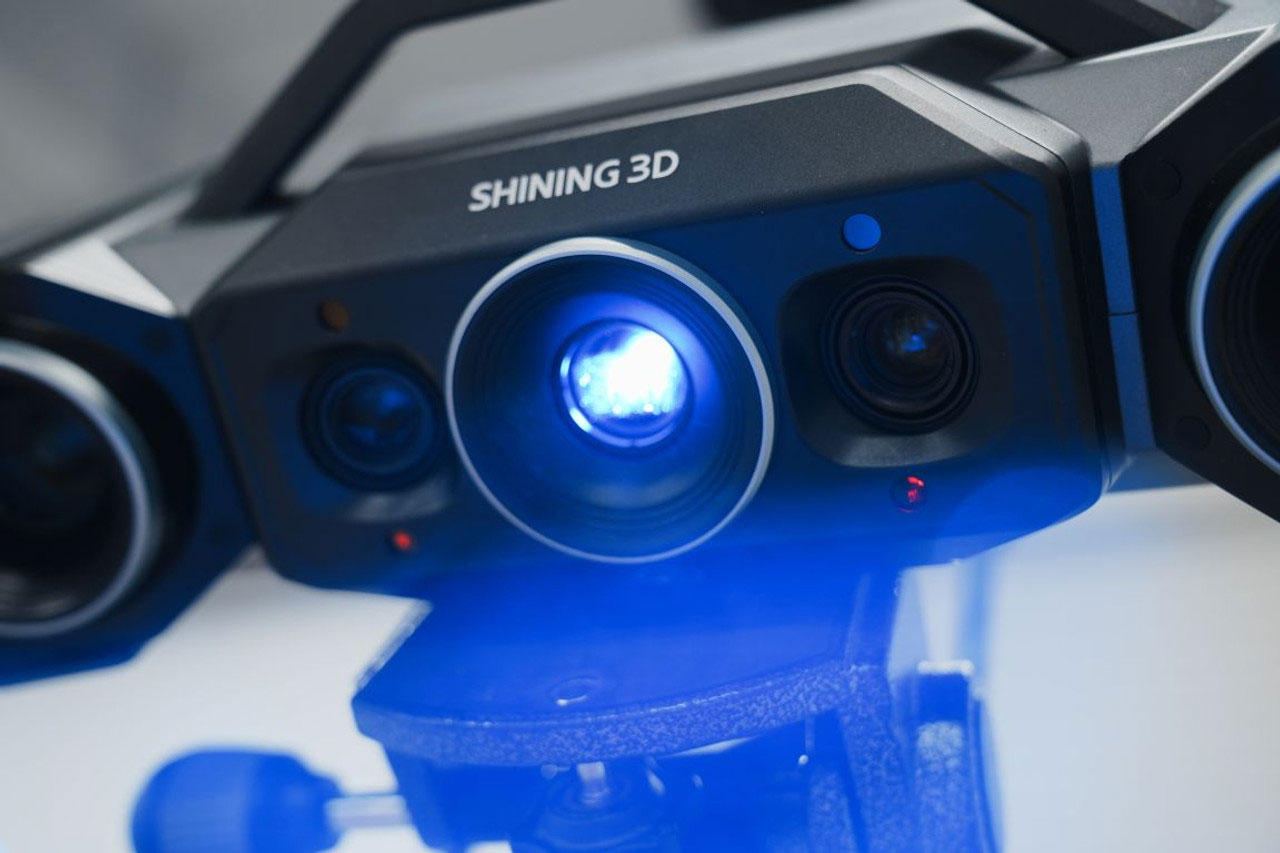

4 × 12,3 MP Kameras
Vier hochauflösende Industriekameras erfassen feinste geometrische Merkmale und liefern präzise, stabile Ergebnisse mit einer Genauigkeit von bis zu 0,005 mm.
Monokular-Stereo-Fusion (MSF)
Die MSF-Technologie verbessert die Datenabdeckung an Kanten, Übergängen und kritischen Bauteilgeometrien – ideal für komplexe industrielle Formen.
Ultra-Schnelle Mehrfachbelichtung
Dual-Chip-Computermodul, Bildaufnahme < 1 Sekunde, 12 Millionen Punkte pro Scan und automatische Belichtungsmodi für optimale Qualität bei jeder Oberfläche.
Zuverlässige Hochleistung für jeden Workflow
Präzise. Schnell. Automatisierbar.

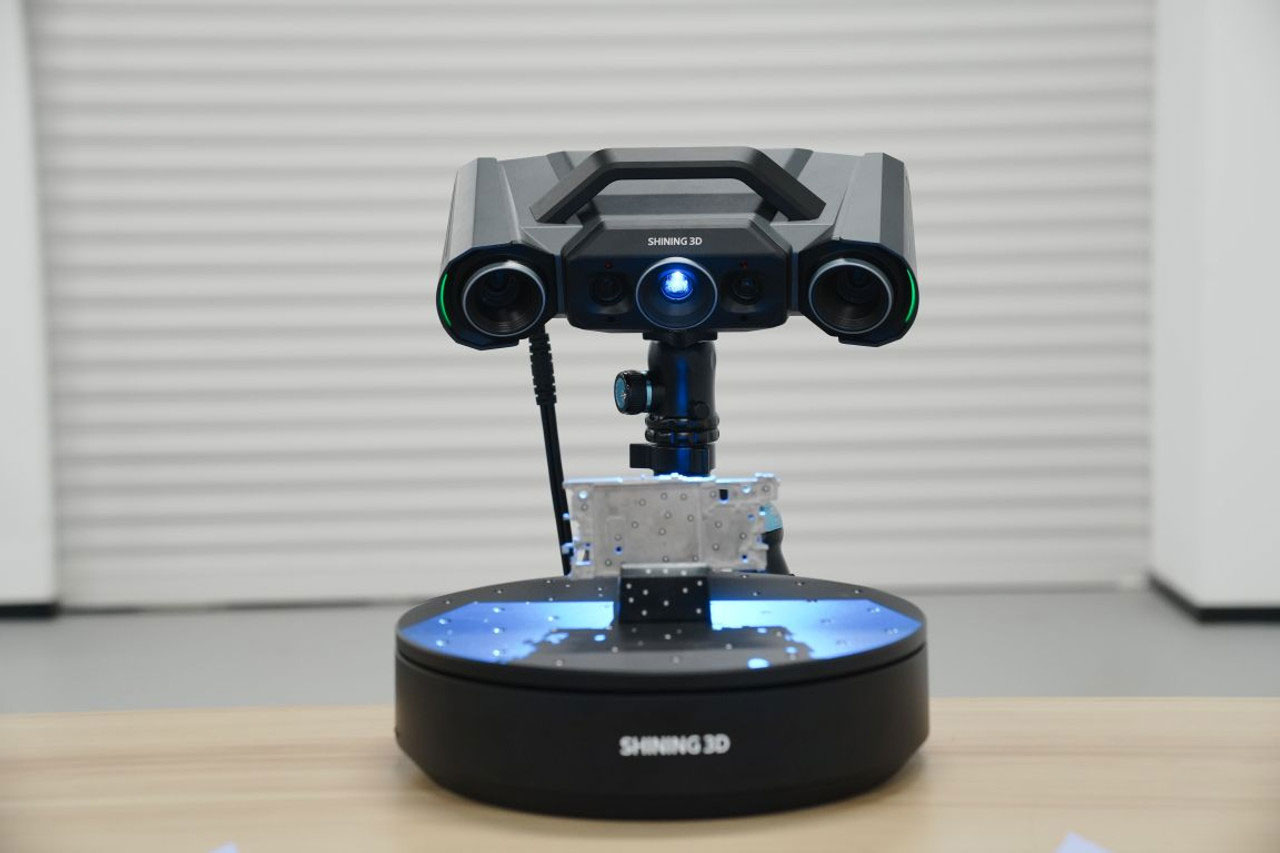

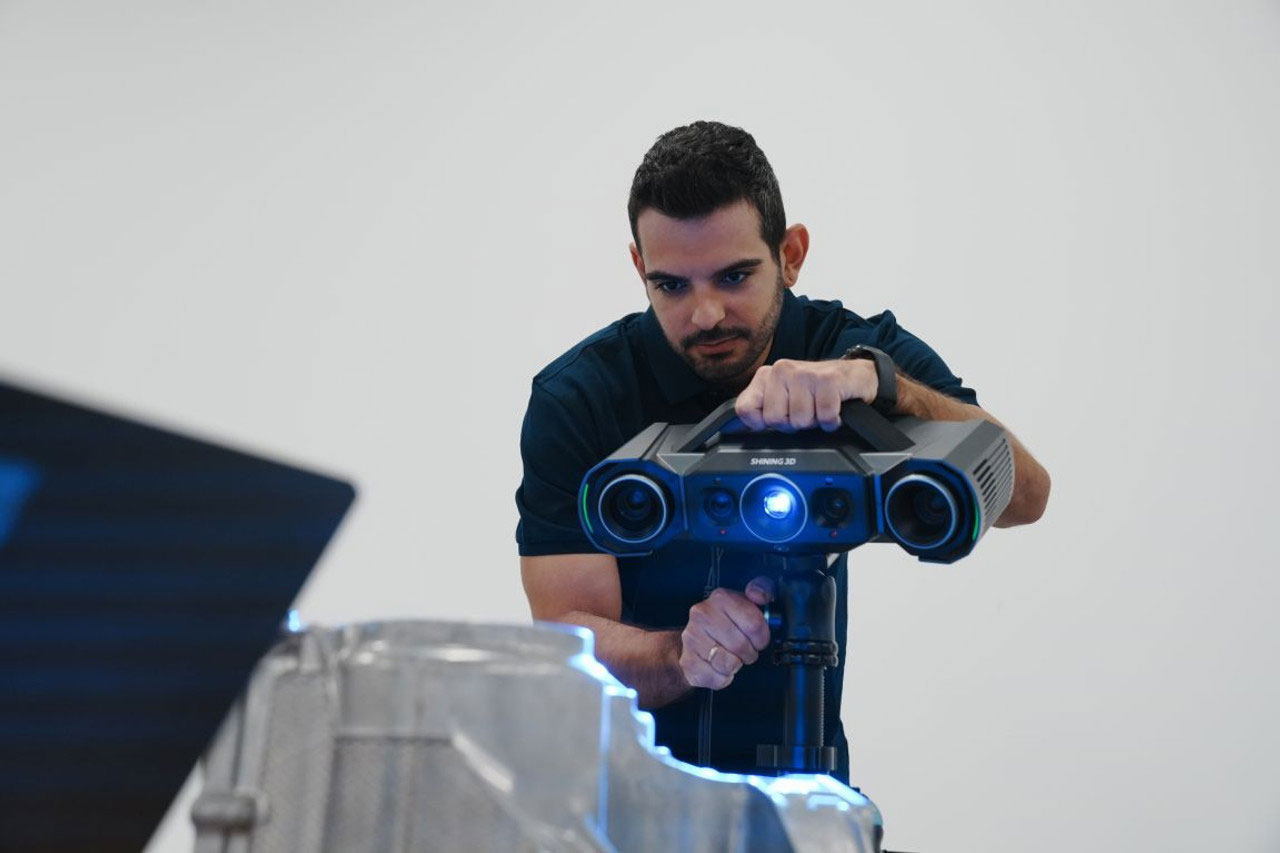

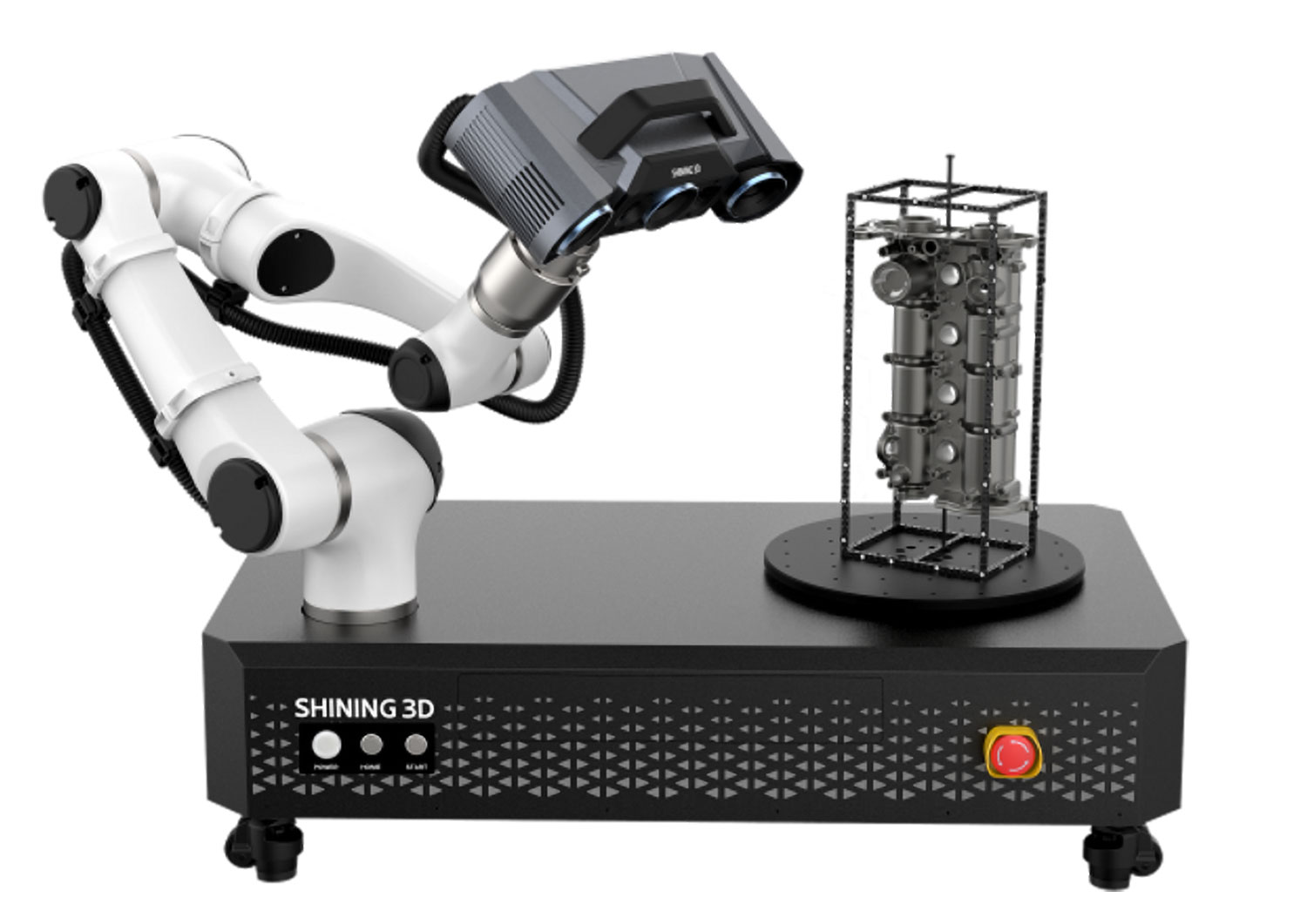

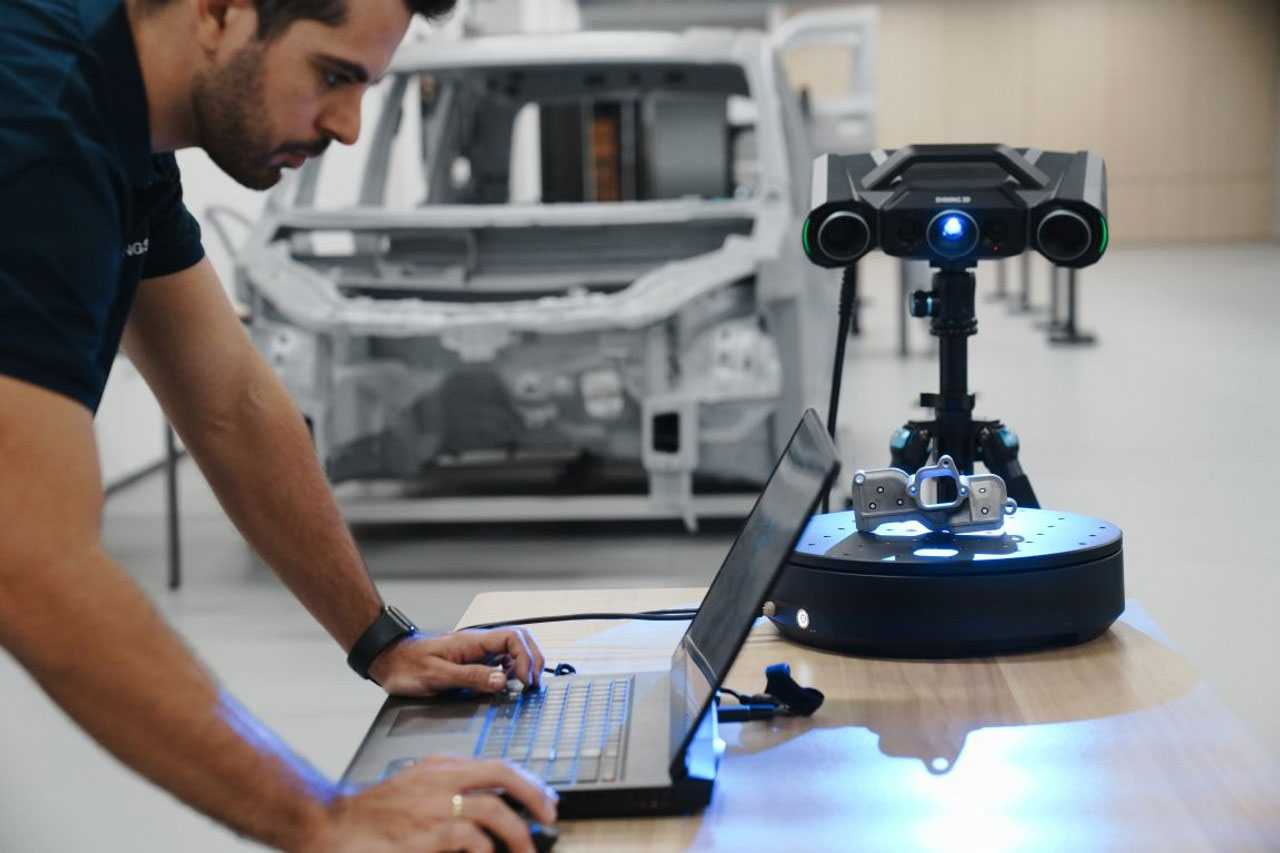

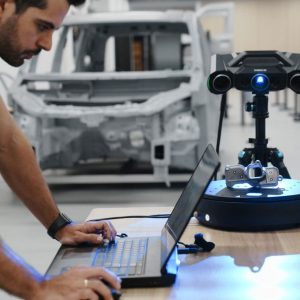

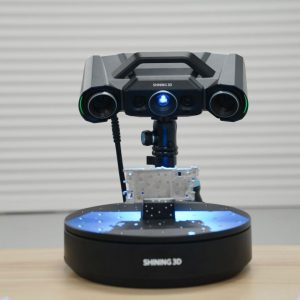

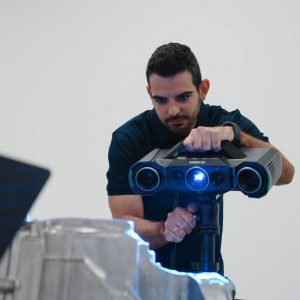

Der OptimScan Q12 überzeugt durch hohe Detailgenauigkeit, schnelle Datenaufnahme und flexible Arbeitsmodi. Mehrfachbelichtung – inklusive intelligenter Auto-Belichtung – optimiert die Ergebnisse bei wechselnden Oberflächenbedingungen und beschleunigt den gesamten Scanprozess. Ob manuell, halbautomatisch mit Drehtisch (bis 20 kg Traglast) oder vollständig robotergestützt: Der OptimScan Q12 lässt sich nahtlos in moderne Fertigungs- und Prüfabläufe integrieren und unterstützt vollautomatische Inspektionsprozesse – vom Scannen bis zur Berichterstellung.
OptimScan Q12 Webinar
Damit Sie mit Ihrem neuen 3D-Sanner schnell produktiv arbeiten können, bieten wir Ihnen unseren Schnellstart-Kurs in Form eines Webinars (Web-basiertes Seminar) an: Nach 120 Minuten verstehen Sie die Funktionsweise der 3D-Scan Software.
Ablauf des Webinars
- Einführung in die Funktionsweise und Bedienung der 3D-Scan Software
- Überblick über die Bedeutung der Einstellungen
- Die richtigen Einstellungen für Ihren perfekten 3D-Scan!
- Tipps & Tricks
- Trouble Shooting – Ursachen und Lösungen für die häufigsten Probleme
Voraussetzungen
- Vorhandener, einsatzbereiter PC mit Windows 7, 8 oder Mac OS X mit vollen Administrator-Rechten
- Internetzugang
- Bereits installierte und funktionsbereite TeamViewer oder Microsoft Teams Software
Die Details zum Termin und der Webinar-Software werden nach Eingang Ihrer Bestellung abgesprochen.
Support und Service
- Professionelle Beratung
- Individuelle Pakete für Industriekunden
- Einschulung vor Ort
- Servicepaket mit kostenlosem Telefon- und Email Support
- Gesamtlösung mit 3D-Drucker
- Bauteiloptimierung via Fernwartung
- Prozessoptimierungen
- Kundenspezifische Seminare vor Ort
- Vor Ort Service
Downloads
Technische Daten
| Scan-Bereich | Großer Bereich | Kleiner Bereich |
| Sichtfeld | 430 × 300 mm | 160 × 110 mm |
| Genauigkeit | 0.015 mm | 0.005 mm |
| Punkabstand | 0.1 mm | 0.04 mm |
| Arbeitsabstand | 590 mm | 210 mm |
| Tiefenschärfe | 300 mm | 60 mm |
| Auflösung | 4 × 12.3MP | |
| Lichtquelle | Blue LED | |
| Abmessungen | 366 × 162 × 132 mm | |
