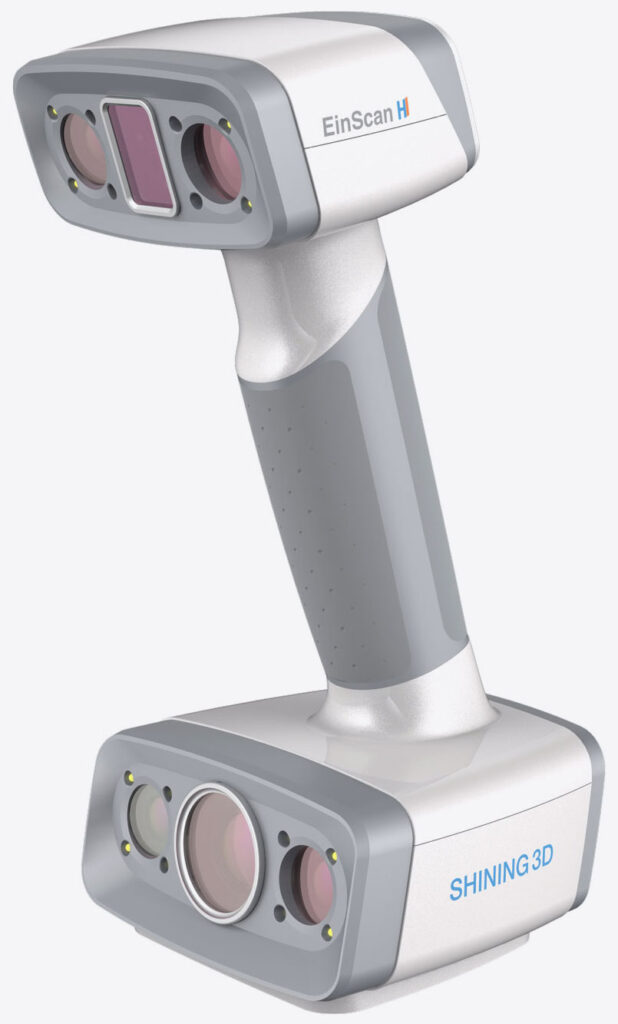

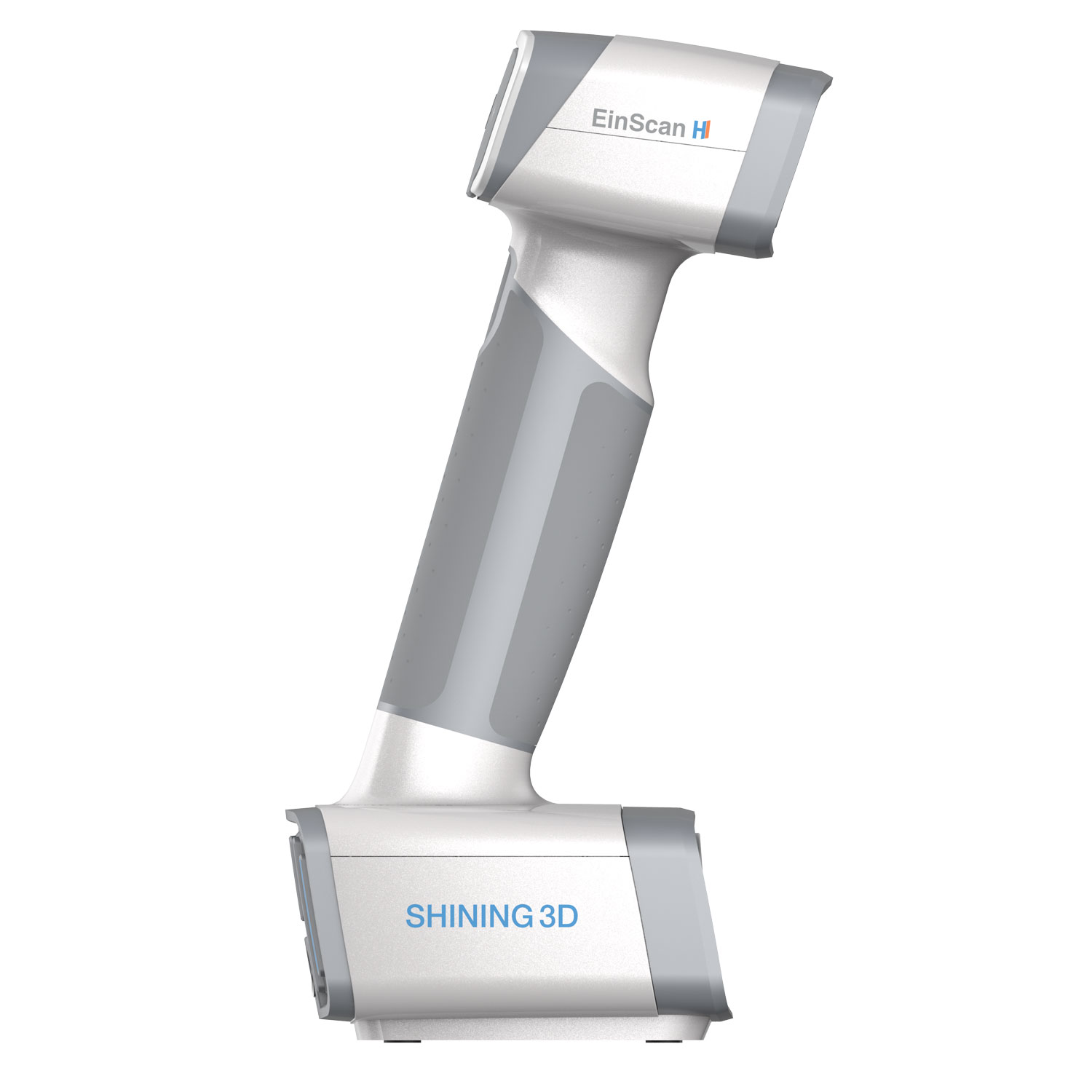

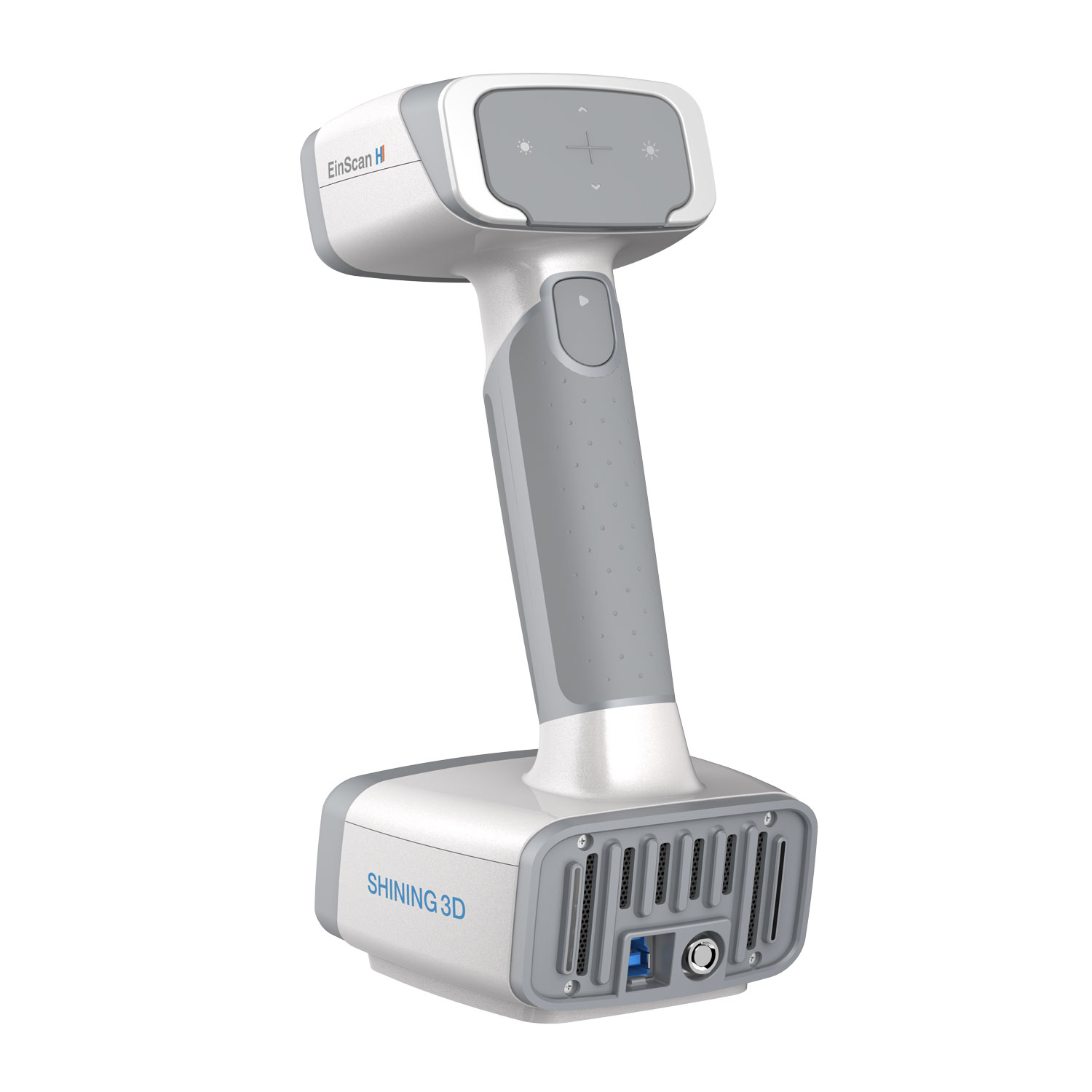

EinScan H2

Handheld 3D-Scanner mit hybrider Lichtquelle

Der EinScan H2 revolutioniert digitale Arbeitsabläufe mit einer 5 MP Texturkamera, hoher Genauigkeit und 3 Infrarot-VCSEL-Projektoren für fotorealistische Texturen und hochwertige Daten. Das große Scanfeld und der justierbare Arbeitsabstand machen den EinScan H2 zum idealen Scanner für vielseitige Anwendungen.

Gesundheits­wesen & Forensik

Kulturerbe

Digitale Kunst

Design

Bildungs­wesen

Automobil­industrie

Ausgezeichnete Leistung

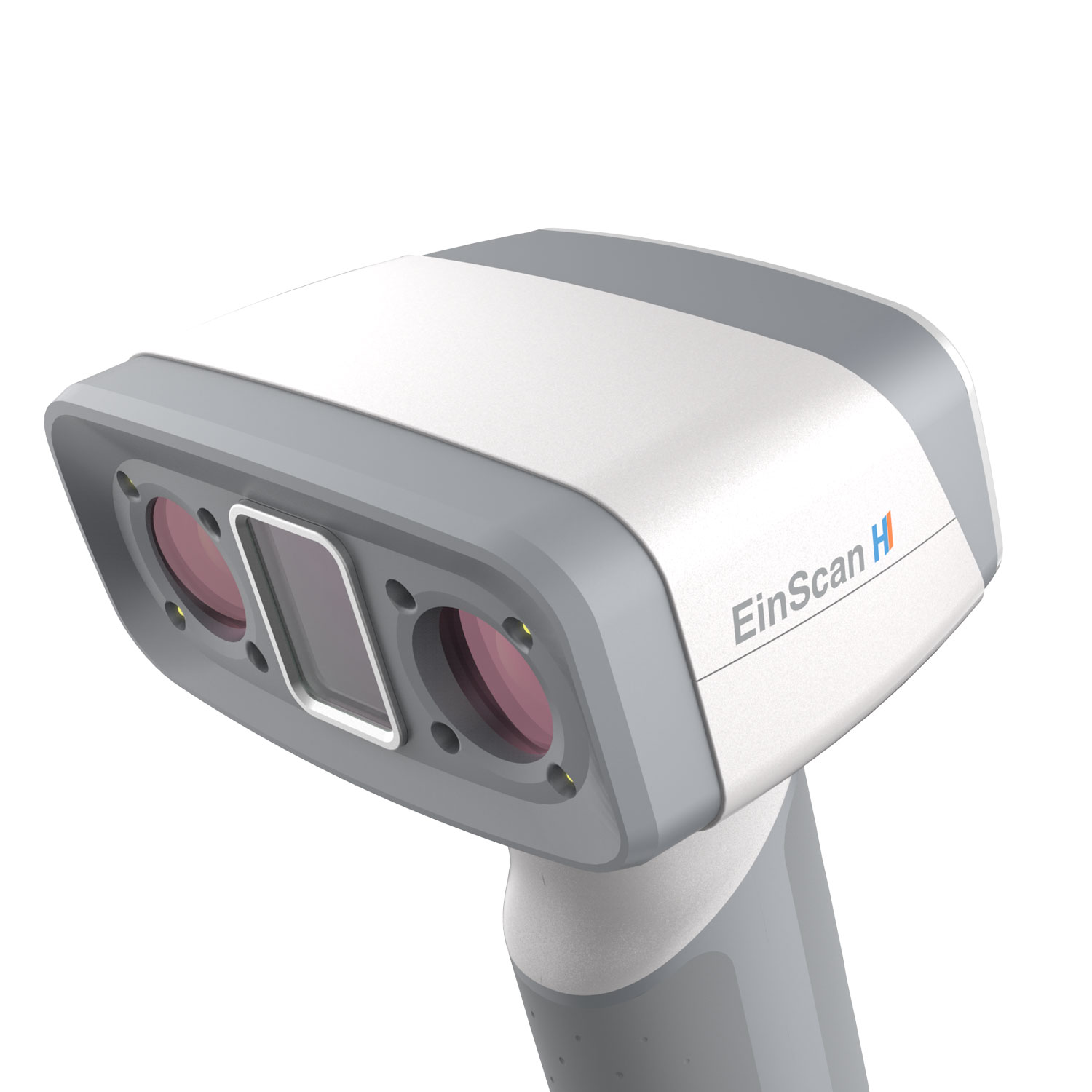

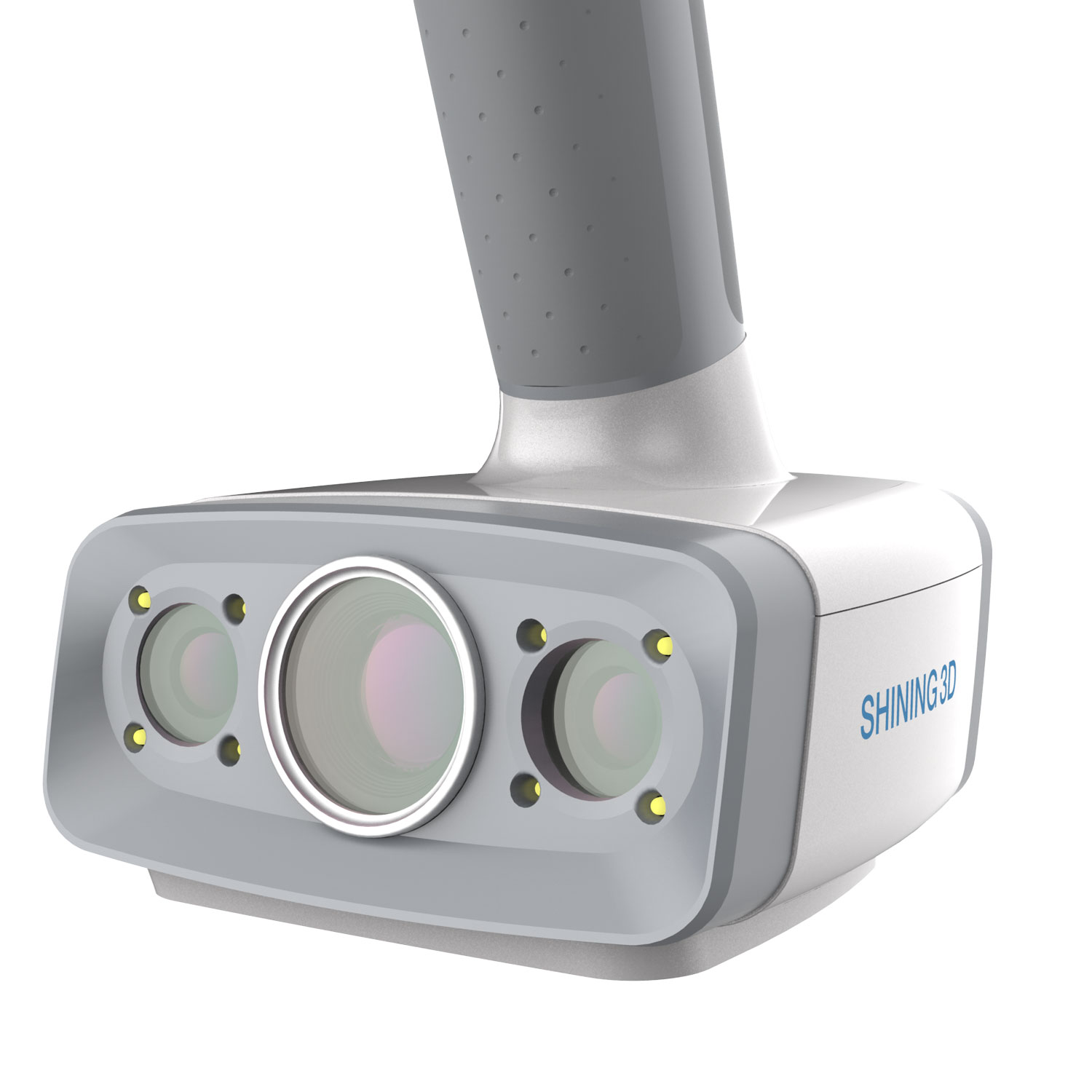

3 VCSEL-Projektoren sorgen für effizientes und unkompliziertes Scannen, mühelose Handhabung verschiedener Objektoberflächen und Anpassungsfähigkeit an verschiedene Scanumgebungen und für diverse Materialien.

0,05 mm

Scan-Genauigkeit

0,2–3 mm

Punktabstand
Scan-Geschwindigkeit

1.200.000 Punkte/s

420x440–780x900 mm

Scan-Bereich

Hybride Lichtquelle Infrarot & LED

Strukturiertes LED-Licht und unsichtbares Infrarotlicht kombiniert mit intelligenten Scanmodi ermöglichen das Scannen in einer Vielzahl von Anwendungen und fördern die Verbreitung der tragbaren 3D-Scantechnologie.

Tragbar & einfache Bedienung

Die Software ist intuitiv und anwenderfreundlich. Simple Bedienung für professionelle Anwender und Anfänger gleichermaßen. Die effi ziente Einfachheit, die jeder an EinScan 3D-Scannern schätzt!

Problemloses scannen von Haaren

Die unsichtbare Infrarotlichtquelle bietet eine zuverlässige Lösung für das Scannen dunkler Objekte und ermöglicht und ermöglicht die komplikationslose Aufnahme von menschlichem Haar.

3D-Scan mit unsichtbarem Licht

Die unsichtbare Infrarotlichtquelle sichert auch den komfortablen Scanvorgang im Gesichts-Scanmodus.

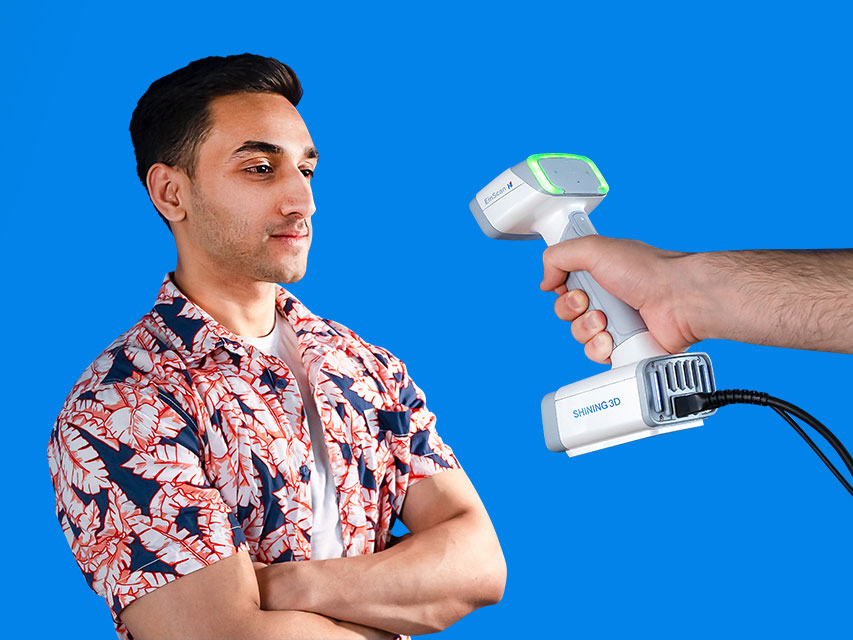

Spezialisiert auf das Scannen von Körper und Gesicht

Das Scannen ohne Lichtblitze mit Infrarot sorgt für optimalen Komfort beim 3D-Scannen von Gesicht und Körper. Der verbesserte Algorithmus zum Scannen von Haaren wurde für die erfolgreiche Erfassung von hellem und dunklem Haar entwickelt. Die Bewegungskompensation im Infrarot-Modus erfasst den menschlichen Körper schnell und nahtlos, der automatische Ausgleich leichter Bewegungen unterstützt bei der Vermeidung von Ausrichtungsfehlern.

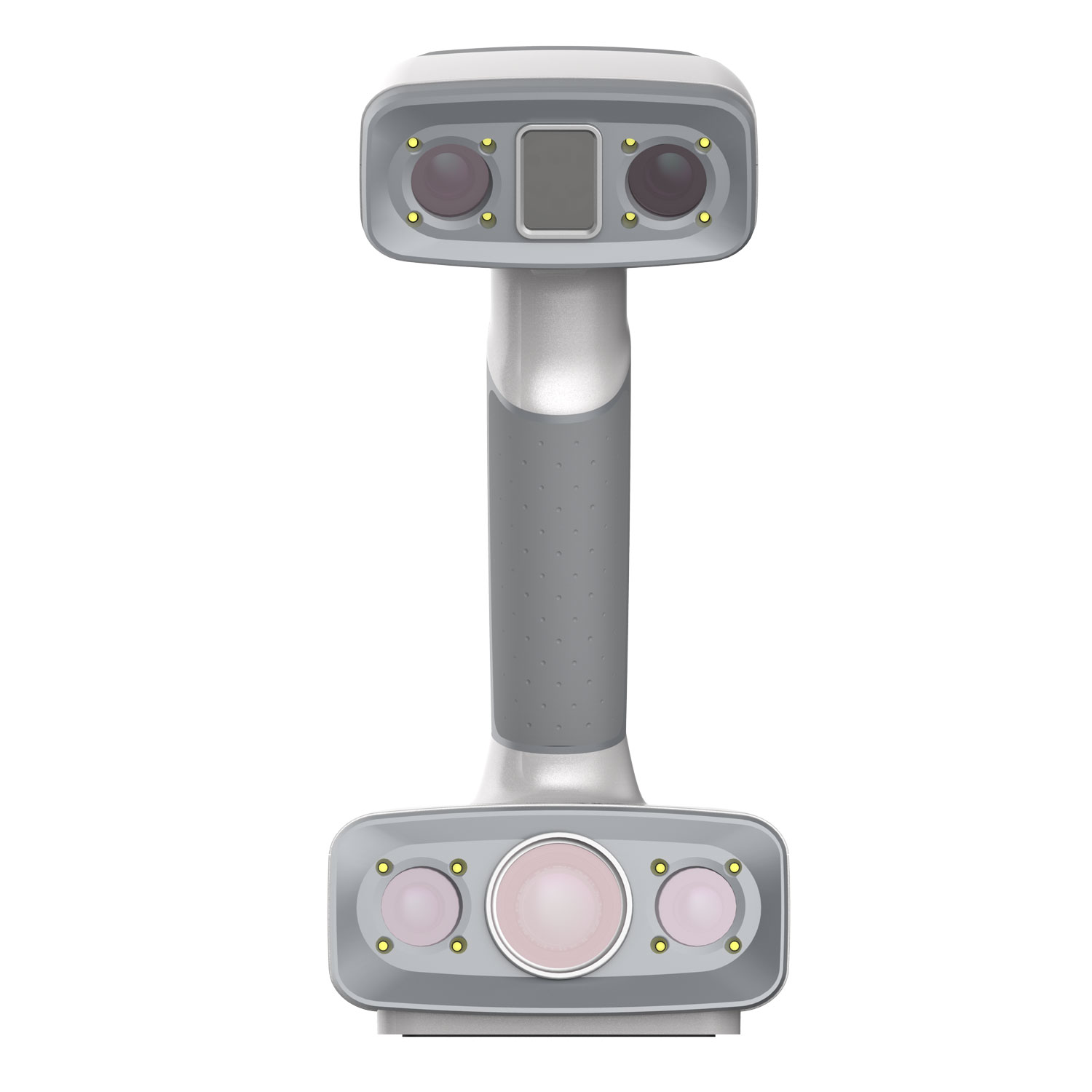

1 Scanner – 2 Technologien

EinScan H2 ist mit 2 Lichtquellen ausgestattet: LED und VCSEL (Infrarot).

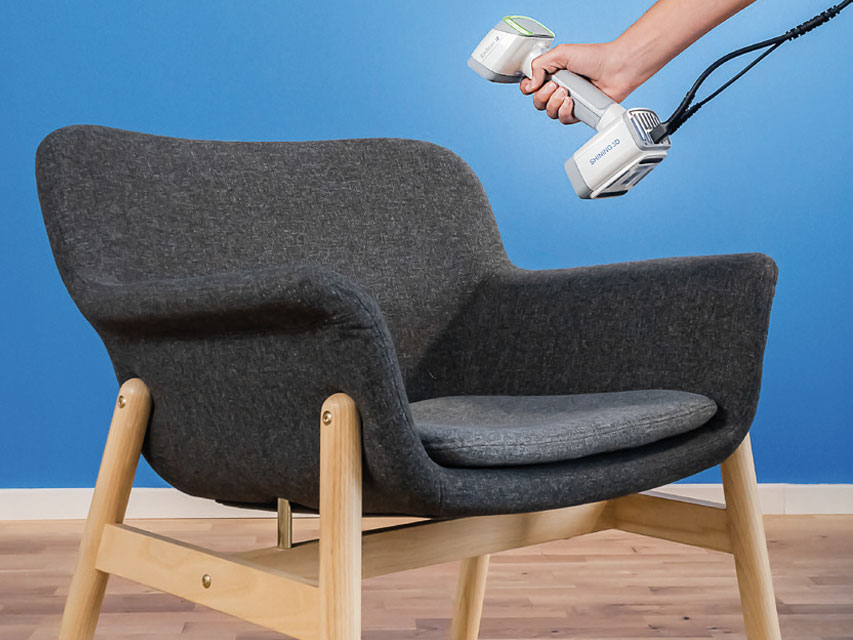

LED-Modus

LED-Modus können Objekte schnell und präzise gescannt werden.

  • Scannt große und kleine Objekte
  • Scan-Geschwindigkeit: 1,200,000 Punkte /s
  • Genauigkeit: Bis zu 0.05 mm
  • Punktabstand: Bis zu 0.2 mm

Infrarot-Modus

Der Infrarot-Modus ist ideal für herausfordernde Scan-Anwendungen.

  • Dunkle Oberflächen
  • 3D Body-Scan
  • Outdoor-Scan
  • Genauigkeit: Bis zu 0.01 mm
  • Punktabstand: Bis zu 0.2 mm

EinScan H2 Webinar

Damit Sie mit Ihrem neuen 3D-Sanner schnell produktiv arbeiten können, bieten wir Ihnen unseren Schnellstart-Kurs in Form eines Webinars (Web-basiertes Seminar) an: Nach 120 Minuten verstehen Sie die Funktionsweise der 3D-Scan Software.
Ablauf des Webinars
  • Einführung in die Funktionsweise und Bedienung der 3D-Scan Software
  • Überblick über die Bedeutung der Einstellungen
  • Die richtigen Einstellungen für Ihren perfekten 3D-Scan!
  • Tipps & Tricks
  • Trouble Shooting – Ursachen und Lösungen für die häufigsten Probleme
Voraussetzungen
  • Vorhandener, einsatzbereiter PC mit Windows 7, 8 oder Mac OS X mit vollen Administrator-Rechten
  • Internetzugang
  • Bereits installierte und funktionsbereite TeamViewer oder Microsoft Teams Software

Die Details zum Termin und der Webinar-Software werden nach Eingang Ihrer Bestellung abgesprochen.

Support und Service

  • Professionelle Beratung
  • Individuelle Pakete für Industriekunden
  • Einschulung vor Ort
  • Servicepaket mit kostenlosem Telefon- und Email Support
  • Gesamtlösung mit 3D-Drucker
  • Bauteiloptimierung via Fernwartung
  • Prozessoptimierungen
  • Kundenspezifische Seminare vor Ort
  • Vor Ort Service

Downloads

Technische Daten

Scan-ModusLED-ModusOR-Modus
LichtquelleWeißes LED, sichtbarVCSEL-Infrarot, unsichtbar
GenauigkeitBis zu 0.05 mmBis zu 0.1 mm
Volumengenauigkeit0.05 mm ± 0.1 mm/m0.1 mm ± 0.3 mm/m
Punktabstand0.2 mm - 3 mm
Optimaler Arbeitsabstand470 mm
Effektiver Arbeitsabstand200 mm - 700 mm200 mm - 1500 mm
Maximales Sichtfeld (Max. FOV)420 mm * 440 mm780 mm * 900 mm
Scan-Geschwindigkeit1,200,000 puntos/s1,060,000 puntos/s
Texturauflösung5 MP
AusrichtungsmodiReferenzpunkte, Features,
Hybrid, Textur
Features, Hybrid,
Textur, Global Marker
SicherheitLED (eye-safe)CLASS I (eye-safe)
Eingebaute FarbkameraJa
Textur-ScanJa
Im Lieferumfang enthaltene SoftwareEXScanH; Solid Edge SHINING 3D Edition
DatenausgabeformateOBJ, STL, ASC, PLY, P3, 3MF
Maße108mm*110mm*237mm
Gewicht731.1 g
Betriebstemperatur0°C ~ 40°C
Betriebsfeuchtigkeit10% RH ~ 90% RH
ZertifizierungCE, FCC, ROHS, WEEE, KC

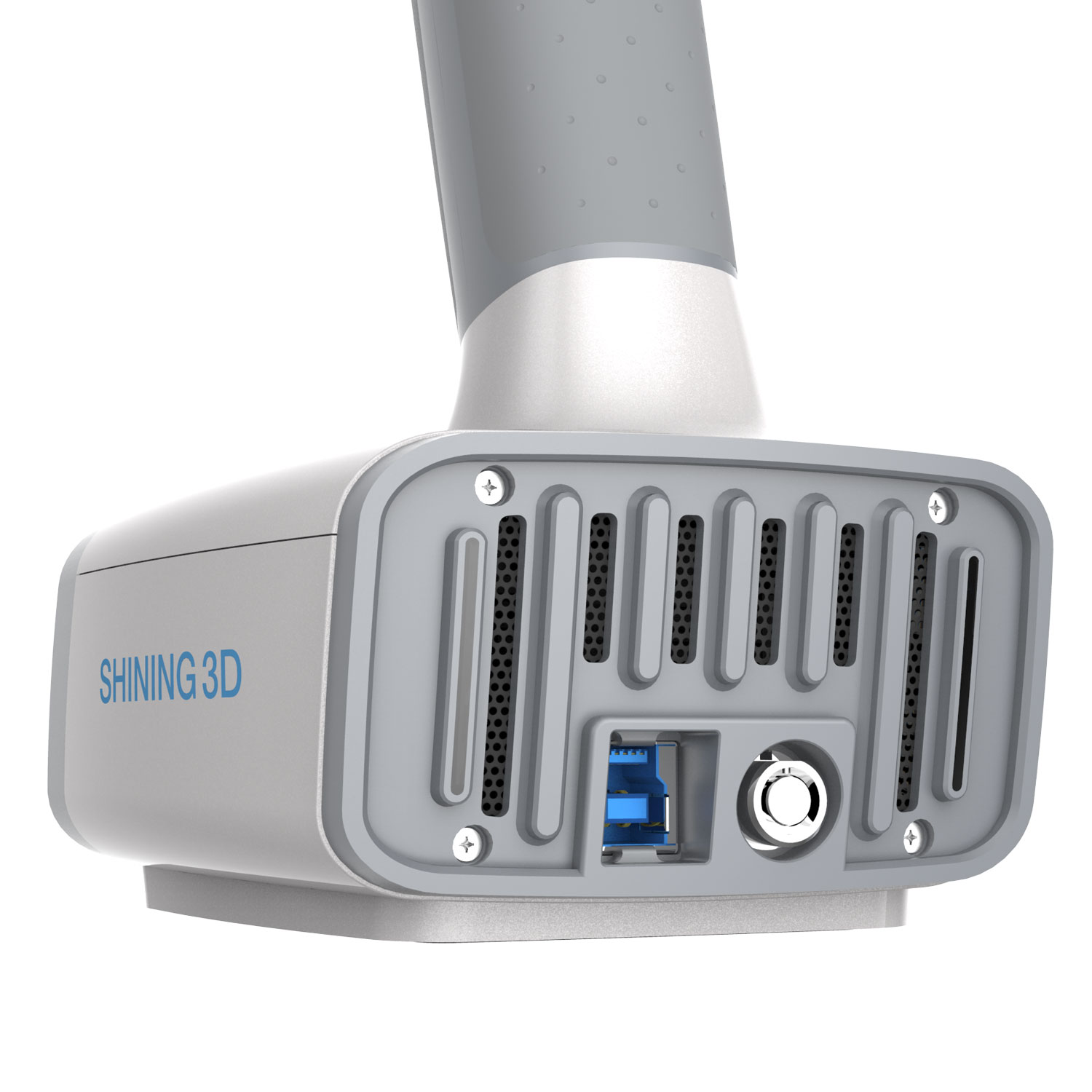

SchnittstelleUSB 3.0
EingangsspannungDC: 12 V, 5.0 A
Empfohlene ComputerkonfigurationOS: Win10/11, 64-bit; Grafikkarte: NVIDIA GTX/RTX, > RTX2060;
Grafikspeicher:  6GB; Prozessor: >Intel I7-11700; Speicher: 64GB
Erforderliche ComputerkonfigurationOS: Win10, 64-bit; Grafikkarte: NVIDIA GTX1060;
Grafikspeicher:  4GB; Prozessor: Intel I7-8700; Speicher: 16GB
